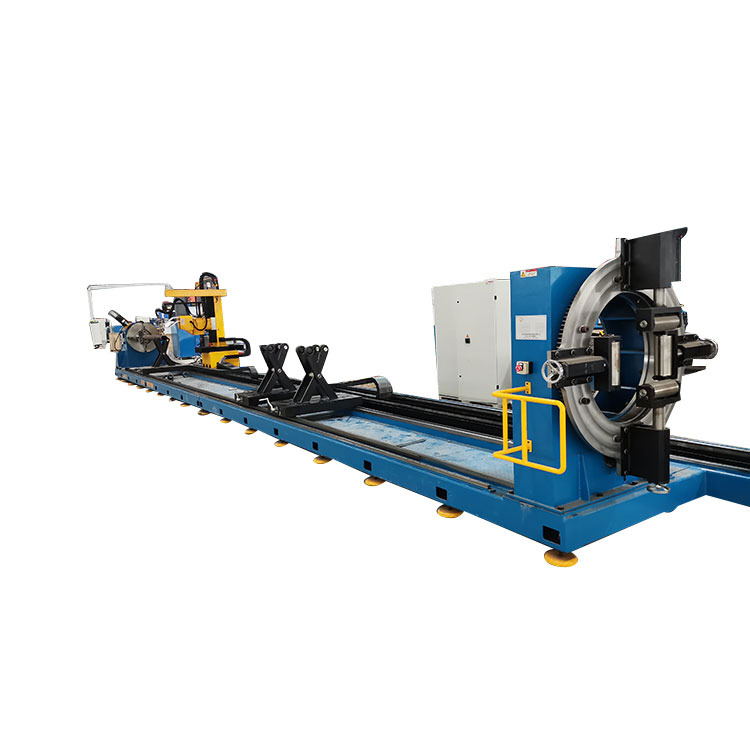

tüm içinBoru Ve Kutu Kesme MakinasıJINFENG WELDCUT tarafından imal edilen, yuvarlak boruyu sıkıştırmak için ayna, kutu boru ve kesme sırasında boruyu döndürme, boru taşıyıcıları ile donatılmış, 2 yıl garantili olarak Son Kullanıcıya teslim edilecektir. Plazma kesme torcu ve oksi alev kesme torcu, boru boyunca hareket edebilen hareketli arabaya monte edilmiştir. Makine, seçenek olarak tüm CAD-CAM arayüzlerini destekler. XQGBoru Ve Kutu Kesme Makinasıs, farklı sektörlerden Son kullanıcılar için üretkenliği artırmak amacıyla boru için en gelişmiş termal kesme makinesidir.
modeli |
Yuvarlak boru çapı |
Kutu boru bölümü |
Maksimum uzunluk |
Maksimum boru ağırlığı |
XQG 800 |
60-800mm |
100-500mm |
12000mm |
8T |
Destek Plazma kesme, Plazma markalama, CAD-CAM yazılımı
1. XQGBoru Ve Kutu Kesme MakinasıSonraki süreçteki kütlesel işleri azaltmak ve sonraki süreçte kaynak bağlantısını kolaylaştırmak için yüksek kalitede konik kesim, delik kesimi, dikey kesim sunabilir.
2. Boru kesme makinesi, MES sistemi ile tamamen entegre olabilir ve mühendisleri çalışma sahasına göndermeden sorunları internet üzerinden çözmek için üreticiden gelen mühendisler için ekip görüntüleyici aracılığıyla uzaktan kontrole izin verebilir.
3. CNC yazılımı, CNC'ye entegre makrolara dayalı olarak parçaların kesme işlemini ve manuel programlanmasını destekler. CNC, TEKLA tasarım yazılımından dışa aktarılan veri dosyası için bir içe aktarma arabirimine sahiptir.
4. Bu XQGBoru Ve Kutu Kesme MakinasıStadyumlar, köprüler, tema parkı, fuar merkezleri, havaalanı, alışveriş merkezleri, kafes kirişler, kızaklar, çerçeve, ceketler, krikolar, destek çerçevesi, boru hatları vb.
XQG ekleyerekBoru Ve Kutu Kesme Makinasıs üretim tesisine, farklı sektörlerden Son kullanıcılar üretimlerini artırabilir ve işçiliği çok azaltabilir.
CNC ana kontrol ünitesi, dokunmatik ekran ile entegre endüstriyel bir kontrolördür. Donanım panosu kartı enterpolasyonu ile CNC, güvenilir bir kararlılığa ve kolay ve kullanışlı kablolamaya sahiptir. Standart G kodu ile operatörün makineyi öğrenmesi ve çalıştırması kolaydır. CNC sistemi 3 çalışma modunu destekler: Alevle kesme, Plazma ile kesme ve gösteri.
TUBEMASTER yazılımı şu anda CAD geliştirme çizimlerini (borularla kaplı) ve eksen diyagram parçalarını, yazılım modellemeyi ve iç içe yerleştirme için SOLIDWORKS dışa aktarma STEP format modellerini desteklemektedir.
kutu kesme |
|||
Kavşağı bitir |
Son kesimde kanal açma |
||
|
Düz kesim veya uçta eğimli kesim |
|
Uçta uzun yuvaların kesilmesi |
Uçta eğimli kesim |
Kare borudaki delik |
||
|
Eğimli kavşak için uçta pahlama |
|
Yuvarlak delik, kare delik, çokgen delik, uzun delik, omur deliği vb. |
Delik Dizisi |
Çizim paketi |
||
|
Dizide kesme delikleri, açı mesafesinde dizilebilir |
|
Düzensiz delikler veya düzensiz son kesim |
Yuvarlak boru için: Yuvarlak borunun bir ucu aynaya kenetlenir, diğer ucu serbest destek ile desteklenir. Otomatik kesmeyi gerçekleştirmek için kesme kafasıyla kesme için dönen boruyu döndürmek için mandrenin gücü.
SHS boru için: SHS borunun bir ucu ana aynaya, diğer ucu 4 kenarlı aynaya kenetlenmiştir. Aynaların her ikisi de, kutu şeklindeki tüpler ve borularda otomatik kesimi gerçekleştirmek için SHS boruyu senkronizasyonu döndürmek üzere çevirecektir.
Hareketli araba, farklı uzunluklarda boru kesmeyi gerçekleştirmek için kesme kafasını borunun tüm uzunluğunu kapsayacak şekilde getirmek için borunun uzunluğu boyunca hareket eder.
Borunun boyuna birkaç takım mesnet ile desteklenmesinde kullanılır. Boru desteği, çift yönlü vidalı kayar somunla kontrol edilir ve kayar somun, boru çapının farklı boyutlarına uyacak şekilde ayarlanabilen eğimli destek çerçevesi ile donatılmıştır. Döner tekerlek braketi, taban tablası üzerindeki uzunlamasına ray boyunca hareket ettirilebilir, böylece destek noktası borunun uzunluğuna göre ayarlanabilir.
