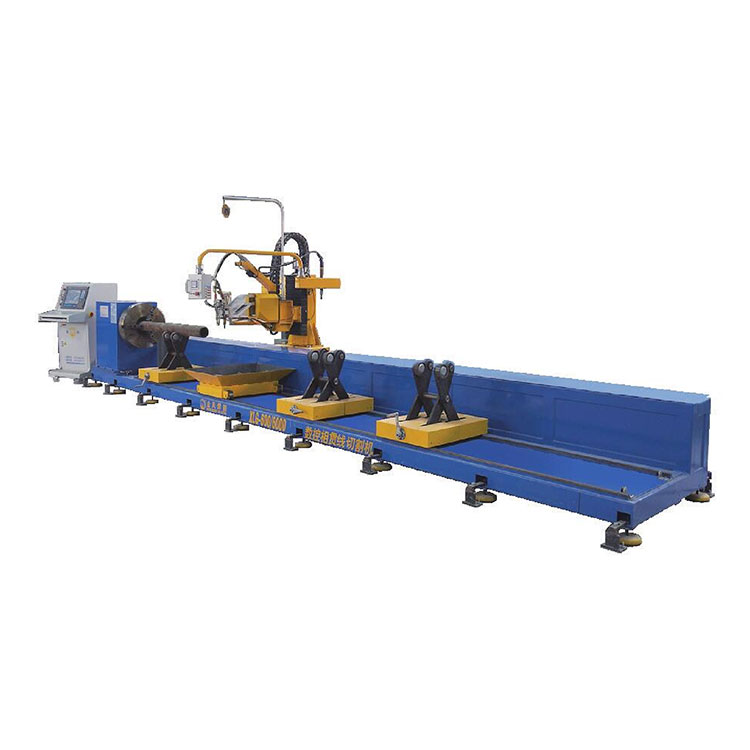

tüm içinAynalı Boru Kesme MakinasıJINFENG WELDCUT tarafından imal edilen, 2 yıl garantili olarak Son Kullanıcıya teslim edilecek, yuvarlak boruyu sıkıştırmak ve kesme sırasında boruyu döndürmek için mandren, boru destekleri ile donatılmıştır. Plazma kesme torcu ve oksi alev kesme torcu, boru boyunca hareket edebilen hareketli arabaya monte edilmiştir. Makine, seçenek olarak tüm CAD-CAM arayüzlerini destekler. XLGAynalı Boru Kesme Makinasıfarklı sektörlerden Son kullanıcılar için üretkenliği artırmak için boru için en gelişmiş termal kesme makinesidir.
Modeli |
Yuvarlak boru çapı |
Maksimum uzunluk |
Maksimum boru ağırlığı |
XLG 600 |
50-600mm |
12000mm |
5T |
XLG 900 |
60-900mm |
12000mm |
8T |
XLG 1250 |
200-1250mm |
12000mm |
12T |
XLG 1600 |
300-1600mm |
12000mm |
20 ton |
Plazma kesme, Plazma markalama, Inkjet markalama, CAD-CAM yazılımı desteği
1. XLGAynalı Boru Kesme Makinasısonraki süreçteki toplu işleri azaltmak ve sonraki süreçte kaynak bağlantısını kolaylaştırmak için yüksek kaliteli konik kesim, delik kesimi, dikey kesim sunabilir.
2. Boru kesme makinesi, MES sistemi ile tamamen entegre olabilir ve mühendisleri çalışma sahasına göndermeden sorunları internet üzerinden çözmek için üreticiden gelen mühendisler için ekip görüntüleyici aracılığıyla uzaktan kontrole izin verebilir.
3. CNC yazılımı, CNC'ye entegre makrolara dayalı olarak parçaların kesme işlemini ve manuel programlanmasını destekler. CNC, TEKLA tasarım yazılımından dışa aktarılan veri dosyası için bir içe aktarma arabirimine sahiptir.
4. Bu XLGAynalı Boru Kesme Makinasıstadyumlar, köprüler, tema parkı, fuar merkezleri, havaalanı, alışveriş merkezleri, kafes kirişler, kızaklar, çerçeve, ceketler, krikolar, destek çerçevesi, boru hatları vb.
XLG ekleyerekAynalı Boru Kesme Makinasıüretim tesisine, farklı sektörlerden Son kullanıcılar üretimlerini artırabilir ve işçiliği çok azaltabilir.
CNC ana kontrol ünitesi, dokunmatik ekran ile entegre endüstriyel bir kontrolördür. Donanım panosu kartı enterpolasyonu ile CNC, güvenilir bir kararlılığa ve kolay ve kullanışlı kablolamaya sahiptir. Standart G kodu ile operatörün makineyi öğrenmesi ve çalıştırması kolaydır. CNC sistemi 3 çalışma modunu destekler: Alevle kesme, Plazma ile kesme ve gösteri.
Freepipe yazılımı, CNC sisteminin yazılımına entegre edilmiş ve operatörün manuel programlaması için kolay olan bir Makro kütüphanesidir.

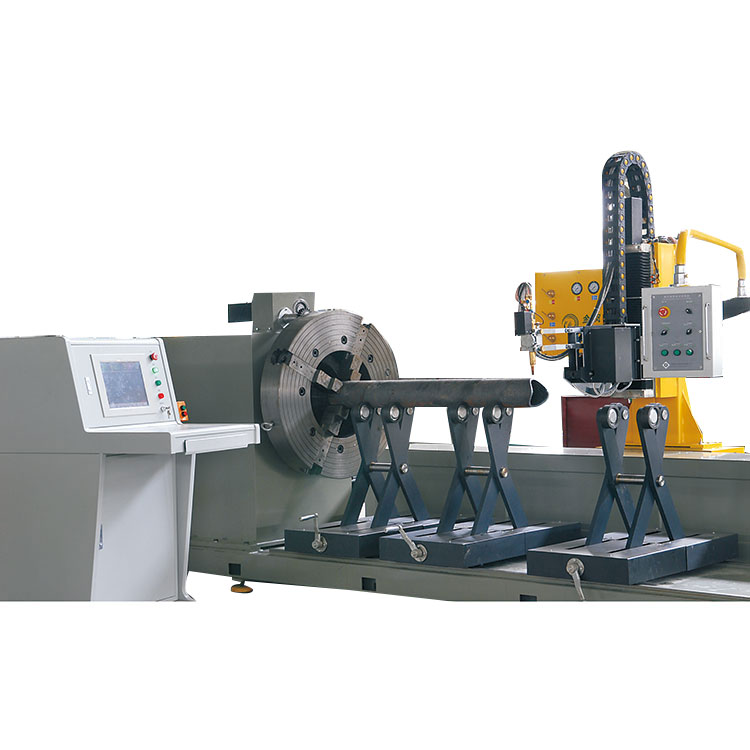

Yuvarlak borunun bir ucu aynaya kenetlenir, diğer ucu serbest destek ile desteklenir. Otomatik kesmeyi gerçekleştirmek için kesme kafasıyla kesme için dönen boruyu döndürmek için mandrenin gücü.
Hareketli araba, farklı uzunluklarda boru kesmeyi gerçekleştirmek için kesme kafasını borunun tüm uzunluğunu kapsayacak şekilde getirmek için borunun uzunluğu boyunca hareket eder.
Borunun boyuna birkaç takım mesnet ile desteklenmesinde kullanılır. Boru desteği, çift yönlü vidalı kayar somunla kontrol edilir ve kayar somun, boru çapının farklı boyutlarına uyacak şekilde ayarlanabilen eğimli destek çerçevesi ile donatılmıştır. Döner tekerlek braketi, taban tablası üzerindeki uzunlamasına ray boyunca hareket ettirilebilir, böylece destek noktası borunun uzunluğuna göre ayarlanabilir.
