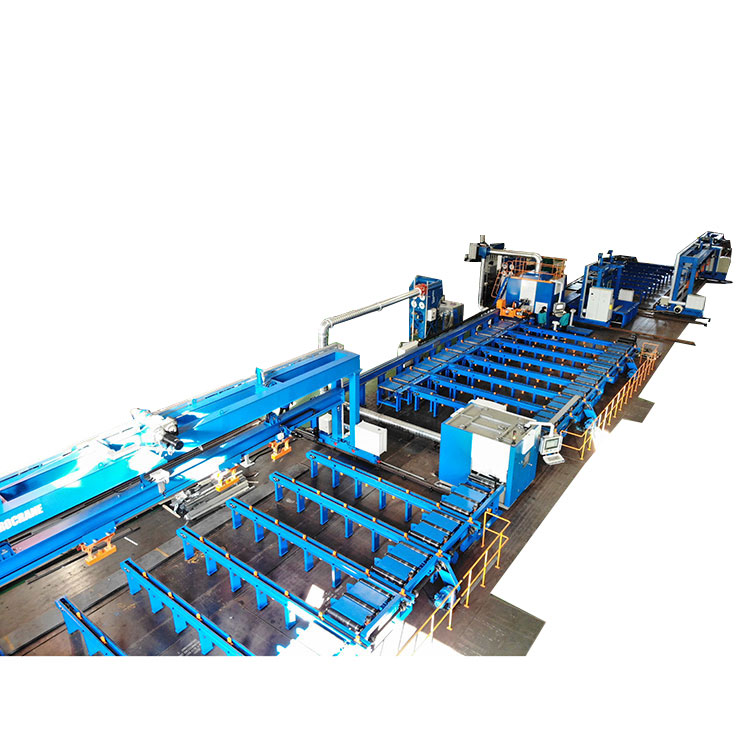

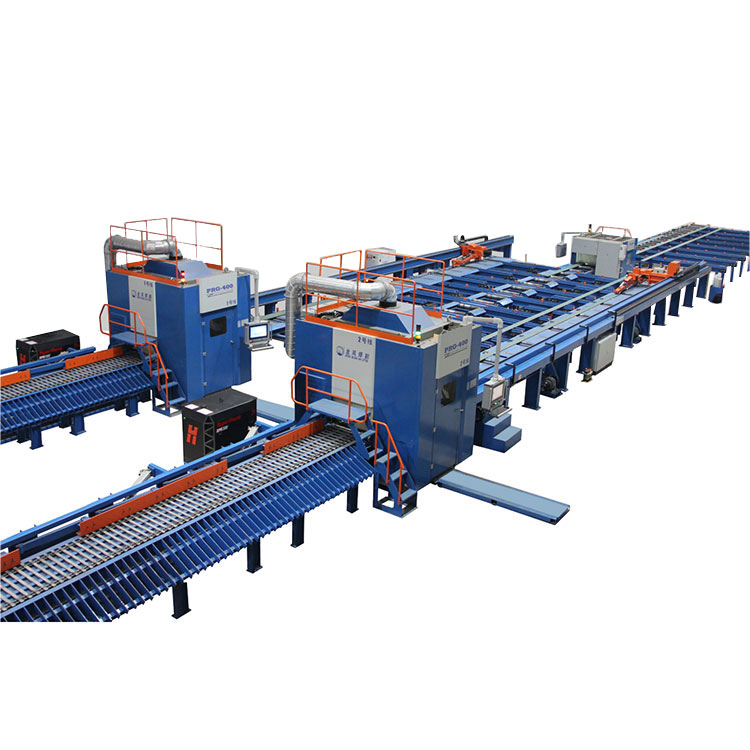

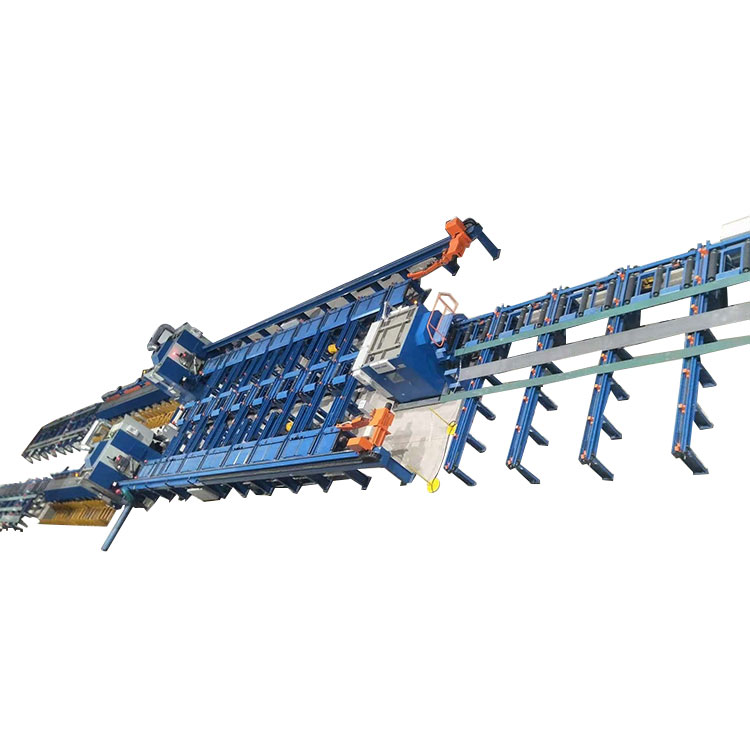

Profil Robot Kesim Hattı

JINFENG® profesyonel Çin üreticisi ve tedarikçisi konumundadır.Profil Robot Kesim Hattıuygun fiyat ile. buProfil Robot Kesim Hattıampul, şerit, köşebent, T-profil, Kanal, H-kiriş veya I-kiriş gibi farklı çelik profiller üzerinde bir robot kol ile plazma kesimini gerçekleştirmek için yüksek performanslı plazma robotik kesme sistemidir.

PRG 600



Profil Robot Kesim Hattı



tüm içinProfil Robot Kesim HattıJINFENG WELDCUT tarafından üretilen Vinç yükleme, Kenar temizleme, inkjet markalama ile donatılmış, opsiyonel olarak tüm CAD-CAM arayüzlerini destekleyen 2 yıl garantili s ve plazma kesme makineleri. PRGProfil Robot Kesim Hattıs, farklı sektörlerden Son kullanıcılar için üretkenliği artıran en gelişmiş robotik plazma kesme hattıdır.



Özellikler



modeli	ampul	şerit	Açı	e-açı	T-profil	Kanal	H-ışın	Uzunluk	Ağırlık
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	Yok	12000mm	1.5T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000mm	2.5T
Plazma kesme, Plazma markalama, Inkjet markalama, CAD-CAM yazılımı desteği



Özellik ve Uygulama

1. PRGProfil Robot Kesim Hattıs, ABB altı eksenli robot kolu ile entegre yüksek otomasyonlu bir kesme ekipmanıdır. Bir operatör tarafından tek bir tuş işlemiyle hat, plazma kesiminden sonra malzeme yükleme ve parça boşaltmadan otomatik işlemeyi başlatır.

2. Hat, MES sistemi ile tamamen entegre olabilir ve mühendisleri çalışma sahasına göndermeden sorunları internet üzerinden çözmek için üreticiden gelen mühendisler için ekip görüntüleyici aracılığıyla uzaktan kontrole izin verebilir.

3. CNC sistemi, tüm ana hat sisteminin tam kontrolünü sağlar (robot, makaralı tabla, çapraz konveyör, ölçüm arabası ve kıskaç, markalama sistemi)ã

4.Tribon/AM'den oluşturulan *.gen dosyalarını, TEKLA tasarım yazılımından dışa aktarılan DSTV dosyalarını ve diğer formatları okuyabilir.

5.BuProfil Robot Kesim Hattıs, farklı gemiler/Gemiler için düz panel, çift dipli yapı, alt montajlar, perdeler, ağlar, mikro panel yapmak için sertleştiricinin plazma kesimi için Gemi inşasında, tersanede ve açık denizde yaygın olarak kullanılmaktadır. PRG ileProfil Robot Kesim Hattıs, tersaneler veya gemi yapımcıları üretimlerini artırabilir ve işçiliği azaltabilir.



Detaylar

PRGProfil Robot Kesim Hattışunlardan oluşur:

Profil yükleme vinci

Kenar temizleme hattı:

Profil yükleme için çapraz konveyörler

Giriş makaralı tabla

Toz filtreli temizleme odası.

Çıkış silindiri tablosu.

Tampon için çapraz konveyör

Yükleme için çapraz konveyör

Ölçüm arabası ve kıskaç

Girdi Silindir tablosu

Mürekkep püskürtmeli işaretleme cihazı,

Toz filtreli robot plazma kesme odası

Kısa parça tasnif bantlı-plakalı konveyör

Uzun parça için çıkış makaralı tabla

Uzun parçalar için çapraz konveyör

boşaltma vinçleri

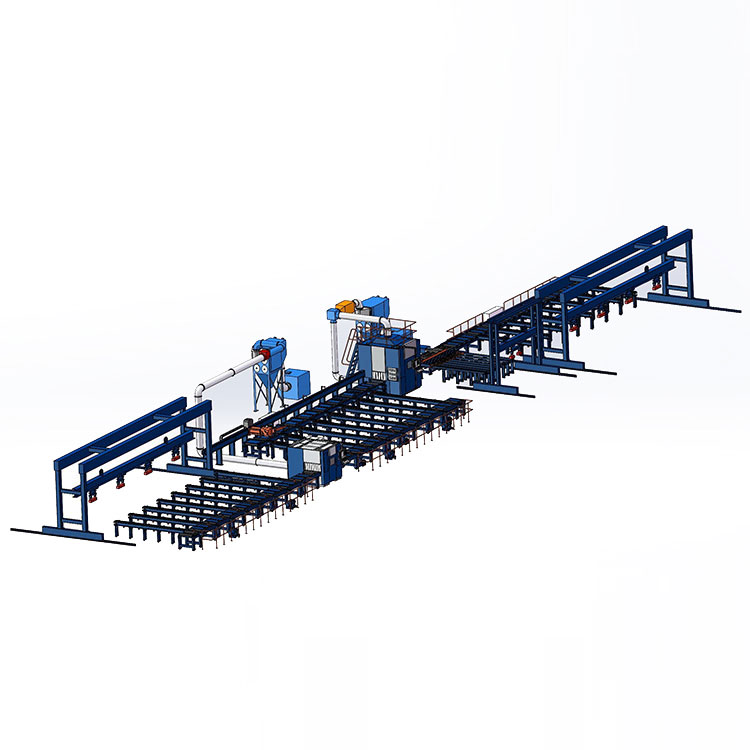

Yapı görünümü



Kenar temizleme hattı



PRG'ye bir kenar temizleme hattı entegre ederekProfil Robot Kesim Hattıs, kaynak yapılacak profillerin kenarlarından astar boyasını fırça tekerler kullanarak uzaklaştırarak sonraki işlemlerde kaynak kalitesini arttırabilir.



Ölçüm arabası ve kıskaç



Beslenen profilin uzunluğunu ölçmek için profilin kesme odasına aynı anda beslenmesi.



mürekkep püskürtmeli işaretleyici



Harfleri, sayıları, sembolleri ve büküm çizgilerini (ters çizgiler) yazdırmak için inkjet markalama cihazı ile



Robot kesme odası



Profillerde yüksek kalitede kesim yapmak için kesme odasının içine 6 eksenli bir robot kolu takılarak.



PRG, kesme odasından sonra bir bant-plaka konveyörü ile donatılarakProfil Robot Kesim Hattıs, kısa parçaları otomatik olarak sıralayabilir ve parçaları otomatik olarak çıkarabilir.
