Profil Plazma Kesim Hattı

JINFENG® profesyonel Çin üreticisi ve tedarikçisi konumundadır.Profil Plazma Kesim Hattıuygun fiyat ile. buProfil Plazma Kesim Hattıampul, şerit, köşebent, T-profil, Kanal, H-profil veya I-kirişin farklı çelik profillerinde bir robot koluyla plazma kesimini gerçekleştirmek için yüksek performanslı plazma Robot profil kesme hatlarıdır.

PRG 400



Profil Plazma Kesim Hattıs



tüm içinProfil Plazma Kesim HattıJINFENG WELDCUT tarafından imal edilen 2 yıl garantili, tekerlekli tablalar, çapraz konveyör, inkjet markalama, toz filtresi, plazma kesme sistemi, çıkış bant-plaka konveyörü, tilter gibi opsiyonel parçalarla donatılmış ve tüm CAD-CAM arayüzlerini destekleyen s ve plazma kesme makineleri. PRGProfil Plazma Kesim Hattıs, farklı sektörlerden Son kullanıcılar için üretkenliği artıran en gelişmiş robotik plazma kesme hattıdır.



Özellikler



Modeli	Ampul	şerit	Açı	e-açı	T-profil	Kanal	H-ışın	Uzunluk	Ağırlık
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	Yok	12000mm	1.5T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000mm	2.5T
Plazma kesme, Plazma markalama, Inkjet markalama, CAD-CAM yazılımı desteği



Özellik ve Uygulama



1. PRGProfil Plazma Kesim Hattıs, ABB altı eksenli robot kolu ile entegre yüksek otomasyonlu bir kesme ekipmanıdır. Bir operatör tarafından tek bir tuş işlemiyle hat, plazma kesiminden sonra malzeme yükleme ve parça boşaltmadan otomatik işlemeyi başlatır.

2. Hat, MES sistemi ile tamamen entegre olabilir ve mühendisleri çalışma sahasına göndermeden sorunları internet üzerinden çözmek için üreticiden gelen mühendisler için ekip görüntüleyici aracılığıyla uzaktan kontrole izin verebilir.

3. CNC sistemi, tüm ana hat sisteminin tam kontrolünü sağlar (robot, makaralı tabla, çapraz konveyör, ölçüm arabası ve kıskaç, markalama sistemi)ã

4.Tribon/AM'den oluşturulan *.gen dosyalarını, TEKLA tasarım yazılımından dışa aktarılan DSTV dosyalarını ve diğer formatları okuyabilir.

5.BuProfil Plazma Kesim Hattıs, farklı gemiler/Gemiler için düz panel, çift dipli yapı, alt montajlar, perdeler, ağlar, mikro panel yapmak için sertleştiricinin plazma kesimi için Gemi inşasında, tersanede ve açık denizde yaygın olarak kullanılmaktadır. PRG ileProfil Plazma Kesim Hattıs, tersaneler veya gemi yapımcıları üretimlerini artırabilir ve işçiliği azaltabilir.



Detaylar



PRG400Profil Plazma Kesim Hattışunlardan oluşur:

Profilleri devirmek için eğimler

Tampon olarak makaralı konveyörler

Yükleme için çapraz konveyör

Ölçüm arabası ve kıskaç

Girdi Silindir tablosu

Mürekkep püskürtmeli işaretleme cihazı,

Toz filtreli robot plazma kesme odası

Kısa parça tasnif bantlı-plakalı konveyör

Uzun parça için çıkış makaralı tabla

Uzun parçalar için çapraz konveyör

Manuel taşlama için eğimlendiriciler

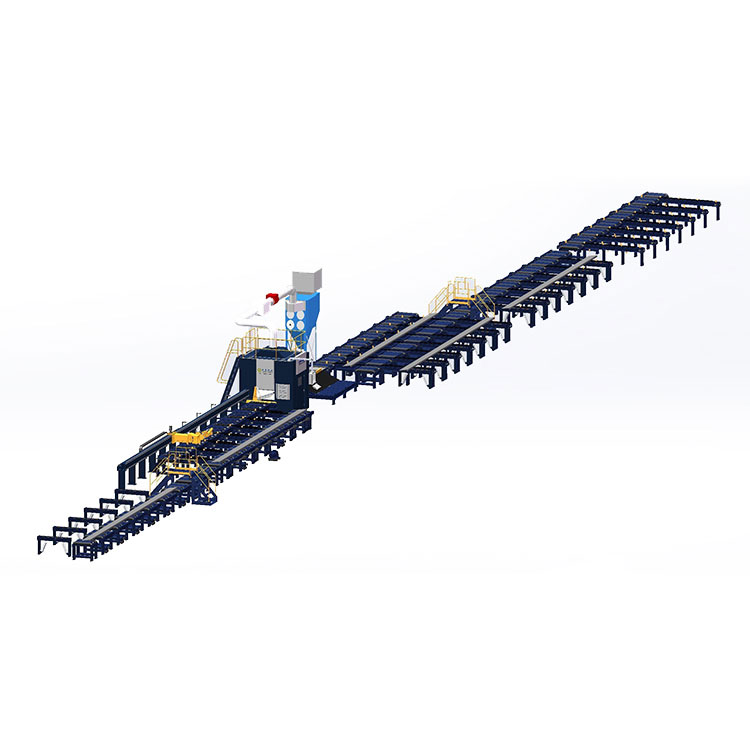

Yapı görünümü

Ölçüm arabası ve kıskaç

Beslenen profilin uzunluğunu ölçmek için profilin kesme odasına aynı anda beslenmesi.



mürekkep püskürtmeli işaretleyici

Harfleri, sayıları, sembolleri ve büküm çizgilerini (ters çizgiler) yazdırmak için mürekkep püskürtmeli markalama cihazı ile

Robot kesme odası

Profillerde yüksek kalitede kesim yapmak için kesme odasının içine 6 eksenli bir robot kolu takılarak. Bu, tüm PRG400'ün kilit parçasıdırProfil Plazma Kesim HattıS.



Kayış-plakalı konveyör ve alım masası

PRG400, kesme odasının ardından bir bant-plaka konveyörü ile donatıldı.Profil Plazma Kesim Hattıs, kısa parçaları otomatik olarak sıralayabilir ve parçaları otomatik olarak çıkarabilir. Kısa parça, operatörün kısa parçaları kolayca çıkarması için bir itici tarafından alım masasına itilir.



Yatırıcılar

PRG400 Robot plazma kesme makinesinde 3 grup profil devirme tertibatı bulunmaktadır. Birinci grup, ampul kafasını altta yapmak için ampulleri 180 derece ters çevirmek içindir. Diğer 2 grup ise kesim sonrası parçaların her iki tarafındaki çapakları gidermek için operatörlerin manuel taşlama yapmasına izin vermek için parçaları devirmek içindir.
