Plazma kesme yapısal imalat sistemleri

Jinfeng®, profesyonel bir Çin üreticisi ve tedarikçisidir.Plazma kesme yapısal imalat sistemleriUygun fiyatlı. .Plazma kesme yapısal imalat sistemleribir robot kolu ile H ışınının (I ışın), şerit, açılar, kanal ve kare/dikdörtgen tüpünün farklı çelik profilleri üzerinde plazma kesimini yürütmek için yüksek performanslı plazma başlıklı makinelerdir.

PKG500L



Plazma kesme yapısal imalat sistemleri



TümPlazma kesme yapısal imalat sistemlerive Jinfeng Weldcut tarafından üretilen plazma kesme makineleri 2 yıl garantili olacak ve silindir tabloları, çapraz araba, toz filtresi, plazma kesme sistemi ve nokta peen işaretleme cihazı, lazer işaretleme, lazerle kesilen delikler ve tüm CAD-CAM arayüzleri gibi isteğe bağlı fonksiyonlar olacak. PKGPlazma kesme yapısal imalat sistemlerifarklı endüstrilerden son kullanıcıların verimliliğini arttırmak için en gelişmiş robotik plazma kesme hattıdır.



Spesifikasyonlar



Model	H-kiriş	Açılış	E-açı	Kanal	Sq borusu	Uzunluk	Ağırlık
						12000mm	12t
PKG500L	150*120mm- 1000*500mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 1000*500mm	150*150mm- 500*400mm
Destek plazma kesim, plazma işaretleme, lazer kesme, lazer işaretleme, nokta peen işaretleme, CAD-CAM yazılımı



Özellik ve uygulama



1. PKG500LPlazma kesme yapısal imalat sistemleriABB altı eksenli robot kolu ile entegre edilmiş yüksek otomasyon kesme ekipmanıdır. Bir operatör tarafından bir anahtar işlemle, satır malzeme yüklemesinden otomatik işlemeyi başlatır ve plazma kesiminden sonra parçaların boşaltılması.

2. Bir PKG500LPlazma kesme yapısal imalat sistemleriBir operatörle değiştirebilir:

Işın delme hattı

Şerit testere

Açılı çizgi

Plaka/çubuk işleme hattı

Başa çıkma makinesi

İşaret makinesi



3. Çizgi, MES sistemi ile tamamen entegrasyon olabilir ve üreticiden mühendisler için ekip izleyicisi aracılığıyla uzaktan kumanda, çalışma alanına mühendisler göndermeden internet üzerinden sorunları çözmek için uzaktan teşhisi kolayca gerçekleştirmesine izin verebilir.

3. CNC sistemi, tüm ana hat sisteminin (robot, silindir tablosu, çapraz konveyör, ölçüm arabası ve tutucu, işaretleme sistemi) tam kontrolünü sağlar。

4. Tex/Am'dan oluşturulan *.gen dosyaları, Tekla tasarım yazılımından ve diğer formatlardan dışa aktarılan DSTV dosyaları.

5. Bu PKG500LPlazma kesme yapısal imalat sistemleriçelik yapıda yaygın olarak kullanılır (yapı yapılarının, köprülerin, demiryollarının, römorkların, tren vagonlarının, diğer ikincil çeliklerin üretimi için plazma ışını başa çıkma), çelik yapı ve açık deniz (üst alanlar, yaşam mahalleleri, subsea yapıları, subsea çerçeveleri, destek yapıları için koruma çerçeveleri için koruma çerçeveleri, destek çerçeveleri, destek çerçeveleri, destek çerçeveleri, koruma çerçeveleri, koruma çerçeveleri, koruma çerçeveleri, koruma çerçeveleri, koruma çerçeveleri, koruma çerçeveleri, koruma çerçeveleri çerçeveler) ve kıyıda uygulanır.





Detaylar



Bu PKG500LPlazma kesme yapısal imalat sistemlerişunlardan oluşur:

Çapraz araba

Ölçüm arabası ve tutucu

Giriş Silindir Tablosu

Robot plazma kesme odası

Çıkış silindir tablosu

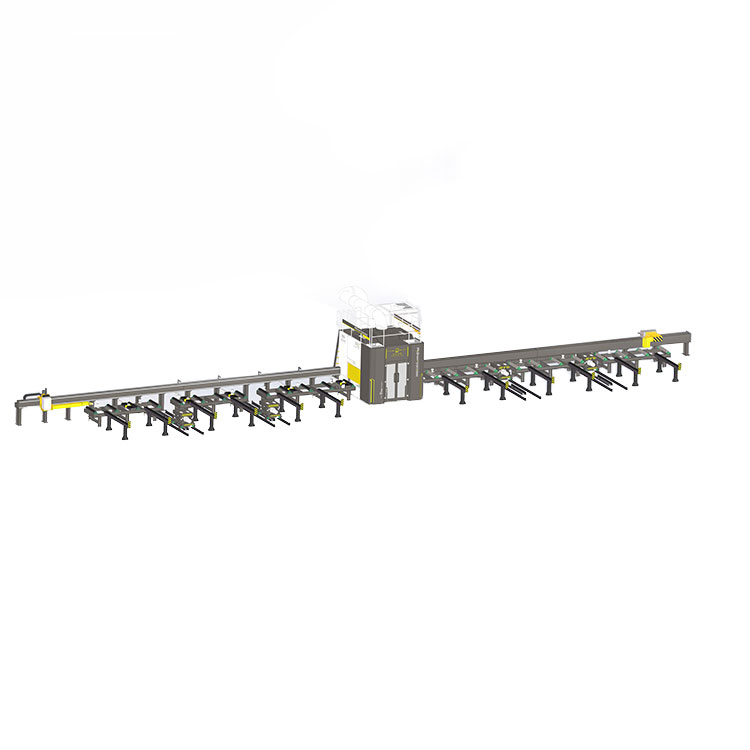

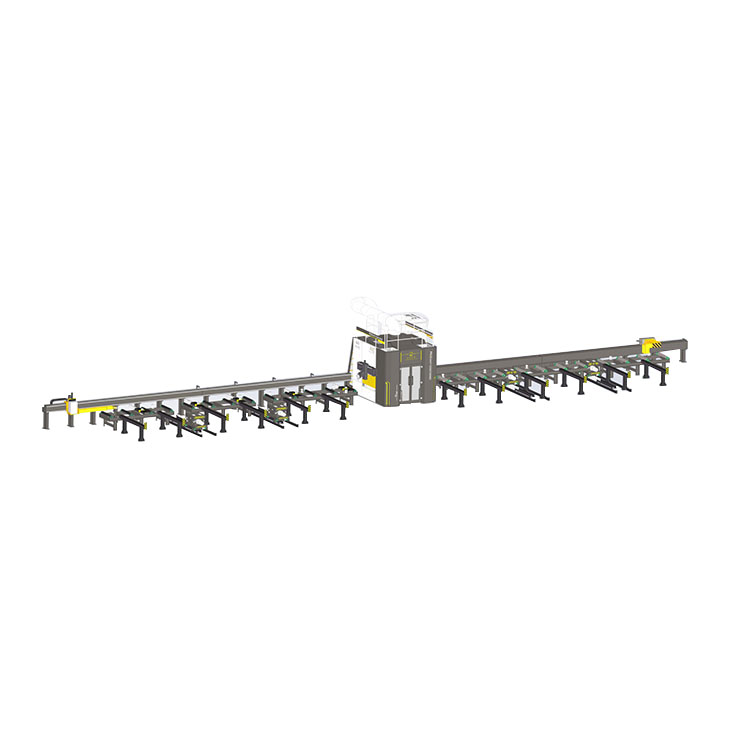

Yapı Görünümü

Çapraz Sepet - Yükleme

PKG500L'nin giriş silindir tablosuna bir çapraz arabayı entegre ederekPlazma kesme yapısal imalat sistemleri, H ışınları ve diğer profiller, vinç riskini 0'a düşürmek için vinç kullanmadan, gereken yere taşınabilir.

Ölçüm arabası ve tutucu

Beslenen profilin uzunluğunu ölçmek için profilin kesme odasına beslenmesi.

Nokta peen işaretleme cihazı

Parça numarasının kalıcı izlenebilirlik işaretlemesini sağlayın.

Lazer kesme kafası

Yüksek doğruluk ve yüksek kalite ile Laser Heam üzerindeki lazerle kesilen delikleri sağlayın.



Robot kesme odası

Profiller üzerinde yüksek kaliteli kesimi yürütmek için kesme odasına 6 eksenli bir robot kolu takıldı.

Operasyon Konsolu

Dokunmatik ekranlı 19 inç LCD.



Giriş/Çıkış Silindir Tabloları

Roller tablolarının çalışmasıyla, H-ışınının başa çıkma makineleri, emeği azaltmak ve üretimi artırmak için çalışan yüksek otomasyona ulaşır.

Çapraz Sepet - Boşaltma

PKG500L'nin çıkış silindir tablosuna bir çapraz arabayı entegre ederekPlazma kesme yapısal imalat sistemleri, kesme sonrası parçalar vinç riskini 0'a düşürmek için vinç kullanmadan, gereken yere taşınabilir.
