Robot Plazma Kesim Makinaları

JINFENG® profesyonel bir Çin üreticisi ve tedarikçisidir.Robot Plazma Kesim Makinalarıuygun fiyat ile. buRobot Plazma Kesim Makinalarışeritleri işlemek için yüksek performanslı otomatik kesme hattı, tersaneler için yağlı çubuklar, oksi-yakıt kesme plakalarından uzun şeritlere, kenar temizleme, inkjet markalama, plazma kesme.

PBG400

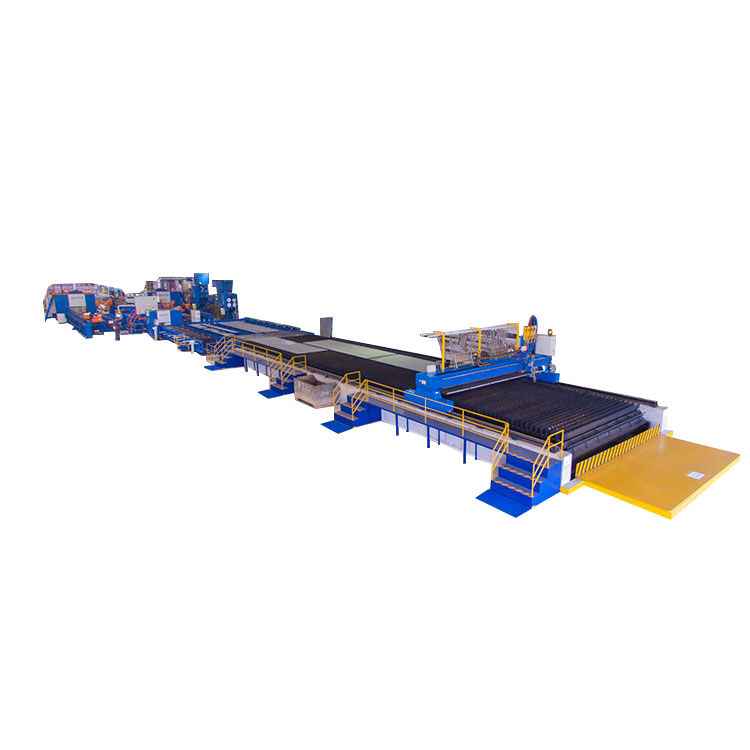

Robot Plazma Kesim Makinaları



tüm içinRobot Plazma Kesim MakinalarıJINFENG WELDCUT tarafından üretilen, 2 yıl garantili olacak ve Makaralı tablalar, çapraz araba, toz filtresi, plazma kesme sistemi ve nokta vuruşlu markalama cihazı, robotlu Inkjet markalama gibi opsiyonel fonksiyonlarla donatılmış ve tüm CAD-CAM arayüzlerini destekleyecek. PBGRobot Plazma Kesim Makinalarıfarklı sektörlerden Son kullanıcılar için üretkenliği artırmak için en gelişmiş robotik plazma kesme hattıdır.



Özellikler



modeli	şerit	Uzunluk	Ağırlık
		12000mm	1.5T
PBG400	100*5mm â 400*30mm
Destek Plazma kesme, Plazma markalama, mürekkep püskürtmeli markalama, CAD-CAM yazılımı



Özellik ve Uygulama



1. PBGRobot Plazma Kesim Makinalarıfarklı ekipmanlarla entegre yüksek otomasyonlu kesim hatlarıdır. Bir operatör tarafından tek bir tuş işlemiyle hat, malzeme yükleme, çok kafalı oksigaz kesme makinesi ile plaka kesme, kenar temizleme, mürekkep püskürtmeli markalama, plazma kesme ve parça boşaltmadan otomatik işlemeyi başlatır.

2. Hat, MES sistemi ile tamamen entegre olabilir ve mühendisleri çalışma sahasına göndermeden sorunları internet üzerinden çözmek için üreticiden gelen mühendisler için ekip görüntüleyici aracılığıyla uzaktan kontrole izin verebilir.

3. CNC sistemi, tüm ana hat sisteminin tam kontrolünü sağlar (robot, makaralı tabla, çapraz konveyör, ölçüm arabası ve kıskaç, markalama sistemi)ã

4.Tribon/AM'den oluşturulan *.gen dosyalarını, TEKLA tasarım yazılımından dışa aktarılan DSTV dosyalarını ve diğer formatları okuyabilir.

5.Robot Plazma Kesim Makinalarıfarklı gemiler/Gemiler için düz panel, çift dipli yapı, alt montajlar, perdeler, ağlar, mikro panel yapmak için sertleştiricinin plazma kesimi için Gemi inşasında, tersanede ve açık denizde yaygın olarak kullanılmaktadır. PBG ileRobot Plazma Kesim Makinaları, tersaneler veya gemi yapımcıları üretimlerini artırabilir ve işçiliği azaltabilir.



Detaylar



PBG400Robot Plazma Kesim Makinalarıiçerir:

Çok torçlu oksi-yakıt kesme makinesi

Makaralı konveyörler

Kenar temizleme hattı

Kenar pah kırma makinesi

çapraz konveyörler

Robot kollu mürekkep markalama

Girdi Silindir tablosu

Toz filtreli robot plazma kesme odası

Kısa parça tasnif bantlı-plakalı konveyör

Uzun parça için çıkış makaralı tabla

Uzun parça için alma masası

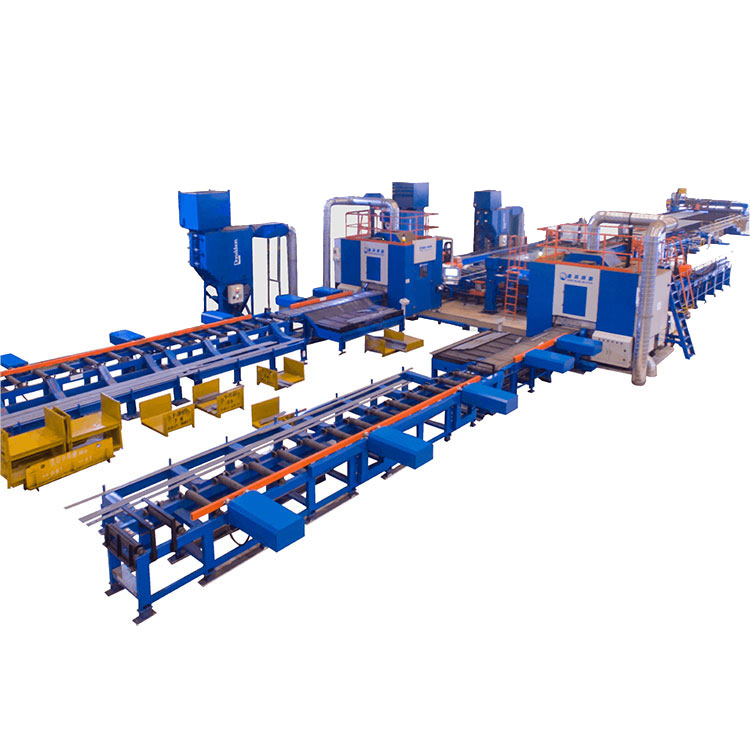

Yapı görünümü

Çok torçlu oksi-yakıt kesme makinesi

Oksijenli kesme makinesi, çelik levhayı çoklu uzun şeritler halinde uzunlamasına kesmek için çoklu torçlarla donatılmıştır. Makine portal yapıda tasarlanmış olup, uzun şeridi tampon makaralı tablaya taşımak için bir haddeleme tablası ile entegre edilmiştir. Alevle kesimden sonra uzun şeritlerin vinçle veya manuel olarak boşaltılmasına gerek yoktur.



Kenar temizleme hattı

PBG400'e bir kenar temizleme hattı entegre ederekRobot Plazma Kesim Makinaları, profillerin kenarlarından astar boyasını fırça çarkları kullanarak çıkarmak, şerit kesme oksi alevli kesimde kaynak yapılacak yerlerde cüruf ve çapakları taşlama çarkları ile gidermek bir sonraki işlemlerde kaynak kalitesini artırabilir.



Kenar pah kırma makinesi

PBG400'e bir kenar pah kırma makinesi entegre ederekRobot Plazma Kesim Makinaları, R2-R3 yuvarlak kenardaki 4 kenarı şekillendirmek için termal kesimden sonra keskin kenarlı düz çubuğun 4 kenarına bastırmak için baskı tekerleklerini kullanarak, sonraki işlemede boyama için iyi bir yüzeye sahip olacak.



Mürekkep püskürtmeli markalama robotu

Bir robot koluna mürekkep püskürtmeli markalama kafası takmak için. Robot, uzun şerit çelik çubuğun tüm uzunluğu boyunca mürekkep işaretlemesini tamamlamak için yassı çubuğun uzunluğu boyunca hareket eder. Profil üzerine mürekkeple baskı yapıldıktan sonra, profilin orijinal yerine döndürülmesine ve ardından PBG400'e taşınmasına gerek yoktur.Robot Plazma Kesim Makinalarıplazma kesimi için kesme odası.



Robot kesme odası

Profillerde yüksek kalitede kesim yapmak için kesme odasının içine 6 eksenli bir robot kolu takılarak. Bu, tüm PBG400'ün kilit parçasıdırRobot Plazma Kesim Makinalarıplazma kesimi için kesme odası.

Kayış-plakalı konveyör ve alım masası

PBG400, kesme odasının ardından bir bant-plaka konveyörü ile donatıldı.Robot Plazma Kesim Makinalarıkısa parçaları otomatik olarak sıralayabilir ve parçaları otomatik olarak çıkarabilir. Kısa parça, operatörün kısa parçaları kolayca çıkarması için bir itici tarafından alım masasına itilir.



Uzun parça itici ve alma tablası

Çıkış silindir masasına bir uzun parça itici entegre edilmiştir, buradaki çıkış silindir masasına uzun bir parça geldiğinde, itici uzun parçayı otomatik olarak alıcı tablaya düşmesi için itecektir.
