Kiriş Robotu Kesme Makinası

JINFENG® profesyonel bir Çin üreticisi ve tedarikçisidir.Kiriş Robotu Kesme Makinasıuygun fiyat ile. buKiriş Robotu Kesme Makinasıs, H kiriş (I kiriş), köşebentler, Kanal gibi farklı çelik profiller üzerinde bir robot kolu ile plazma kesimini gerçekleştirmek için yüksek performanslı H kiriş plazma kesme makineleridir.

PKG500



Kiriş Robotu Kesme Makinası



tüm içinKiriş Robotu Kesme MakinasıJINFENG WELDCUT tarafından üretilen, 2 yıl garantili, Makaralı tablalar, çapraz konveyör, toz filtresi, plazma kesme sistemi ve nokta vuruşlu markalama cihazı gibi opsiyonel fonksiyonlarla donatılmış ve tüm CAD-CAM arayüzlerini destekleyen s ve plazma kesme makineleri. PKKKiriş Robotu Kesme Makinasıs, farklı sektörlerden Son kullanıcılar için üretkenliği artıran en gelişmiş robotik plazma kesme hattıdır.



Özellikler



Modeli	H-ışın	Açı	e-açı	Kanal	Uzunluk	Ağırlık
PKG500
	150*120mm- 1000*500mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 1000*500mm	12000mm	12T
Destek Plazma kesme, Plazma markalama, nokta vuruşlu markalama, CAD-CAM yazılımı



Özellik ve Uygulama



1. PRGKiriş Robotu Kesme Makinasıs, ABB altı eksenli robot kolu ile entegre yüksek otomasyonlu bir kesme ekipmanıdır. Bir operatör tarafından tek bir tuş işlemiyle hat, plazma kesiminden sonra malzeme yükleme ve parça boşaltmadan otomatik işlemeyi başlatır.

2. Bir PKGKiriş Robotu Kesme Makinasıtek operatörlü s aşağıdakileri değiştirebilir:

Kiriş delme hattı

Bant testere

Açı Çizgisi

Levha/çubuk işleme hattı

Başa Çıkma Makinesi

Markalama Makinesi



3. Hat, MES sistemi ile tam entegrasyona sahip olabilir ve mühendisleri çalışma sahasına göndermeden sorunları internet üzerinden çözmek için üreticiden gelen mühendisler için ekip görüntüleyici aracılığıyla uzaktan kontrole izin verebilir.

3. CNC sistemi, tüm ana hat sisteminin tam kontrolünü sağlar (robot, makaralı tabla, çapraz konveyör, ölçüm arabası ve kıskaç, markalama sistemi)ã

4.Tribon/AM'den oluşturulan *.gen dosyalarını, TEKLA tasarım yazılımından dışa aktarılan DSTV dosyalarını ve diğer formatları okuyabilir.

5. BuKiriş Robotu Kesme Makinasıs, Çelik konstrüksiyonda (bina yapıları, köprüler, demiryolu, treyler, tren vagonları, merdiven kirişleri, tırabzanlar ve diğer ikincil çeliklerin imalatı için plazma Işınlı başa çıkma), çelik yapı ve açık denizde (üst alanlar, yaşam alanları, deniz altı yapıları, deniz altı çerçeveleri, destek yapıları, boru rafları, deniz altı manifoldları için koruma çerçeveleri, kızaklar, deniz altı yapıları ve destek çerçeveleri için H-kirişi başa çıkma) yaygın olarak kullanılır ve Karada uygulanır.





Detaylar



Bu PKK'lıKiriş Robotu Kesme Makinasışunlardan oluşur:

çapraz konveyörler

Ölçüm arabası ve kıskaç

Nokta vuruşlu markalama cihazı

Girdi Silindir tablosu

Robot plazma kesme odası

Çıkış silindiri tablosu

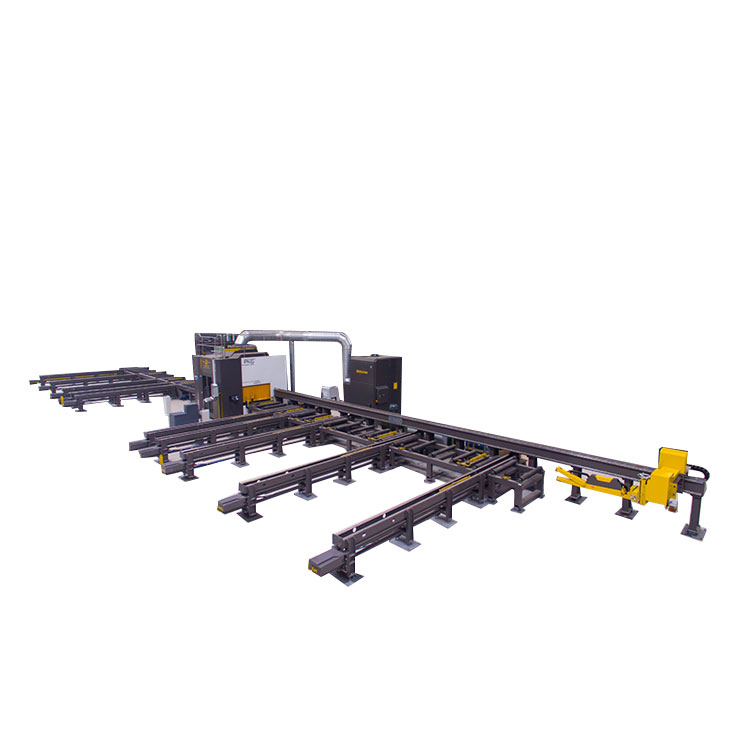

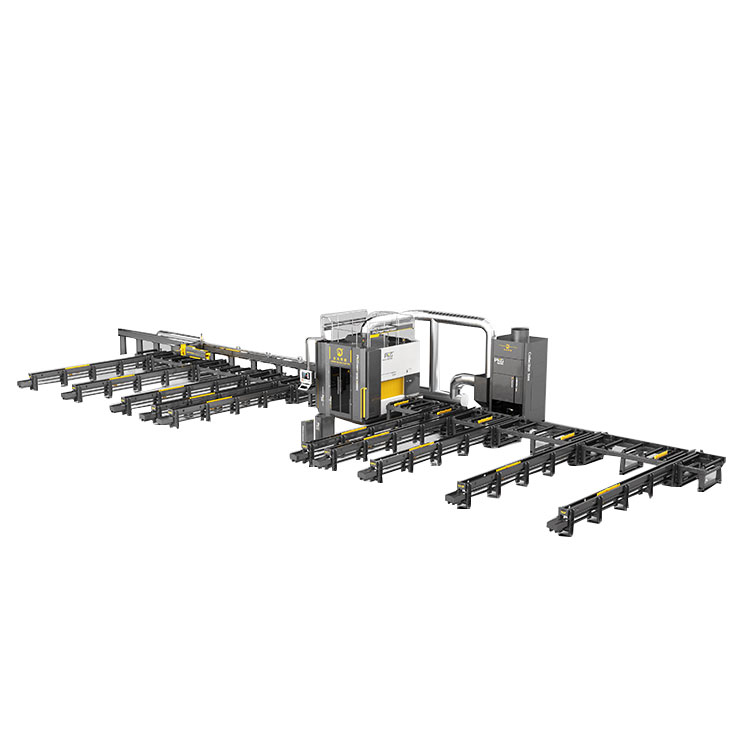

Yapı görünümü

Çapraz konveyör â zincir tipi

PKG'nin giriş makaralı tablasına bir çapraz konveyör (zincir tipi) entegre ederekKiriş Robotu Kesme Makinasıs, H kirişler ve diğer profiller vinç kullanılmadan ihtiyaç duyulan yere taşınabilir, vinç riskini 0'a indirir.

Ölçüm arabası ve kıskaç

Beslenen profilin uzunluğunu ölçmek için profilin kesme odasına aynı anda beslenmesi.



Nokta vuruşlu markalama cihazı

Parça numarası için kalıcı izlenebilirlik işaretlemesi sağlayın.

Robot kesme odası

Plazma torcu ile profillerde yüksek kalitede kesim yapmak ve oksigaz torcu ile sıçan delikleri kesmek için kesme odasının içine 6 eksenli bir robot kol takılarak.



Giriş/çıkış silindir tabloları

H-profil koping makineleri, makaralı tablaların çalışmasıyla, işçiliği azaltmak ve üretimi artırmak için çalışan yüksek otomasyona ulaşır.

Çapraz konveyör â boşaltma

PKG'nin çıkış makaralı tablasına bir çapraz konveyör entegre ederekKiriş Robotu Kesme Makinasıs, kesim sonrası parçalar vinç kullanılmadan ihtiyaç duyulan yere taşınabilir, vinç riskini 0'a indirir.
