T10 T kiriş kaynak hatları
T10 otomatik T kiriş kaynak hatları, uygun fiyata T kiriş kaynak hatlarının profesyonel Çin üreticisi ve tedarikçisi olan JINFENG WELDCUT tarafından üretilen, farklı ekipman ve aletlerle birleştirilmiş yüksek performanslı T kiriş üretim hatları olan Tersaneler ve gemi yapımında yaygın olarak kullanılmaktadır. T kiriş kaynak hatları, Kutu kiriş üretiminde daha fazla güvenlik ve yüksek verimlilik sağlar.
JINFENG WELDCUT, T kiriş kaynak hatları için 1 yıl garanti sağlayacaktır. T profil imalatlarının ana elektrik elemanlarının dünyaca ünlü markalardan seçilmesi, kullanıcıların Çin'den uzak mesafelere gitmeden parçaları yerel olarak bulmasını kolaylaştıracaktır. T15 Otomatik T profil kaynak hatları, farklı sektörlerdeki Son kullanıcıların verimliliğini artıran en gelişmiş ve yüksek otomasyonlu üretim hatlarıdır.

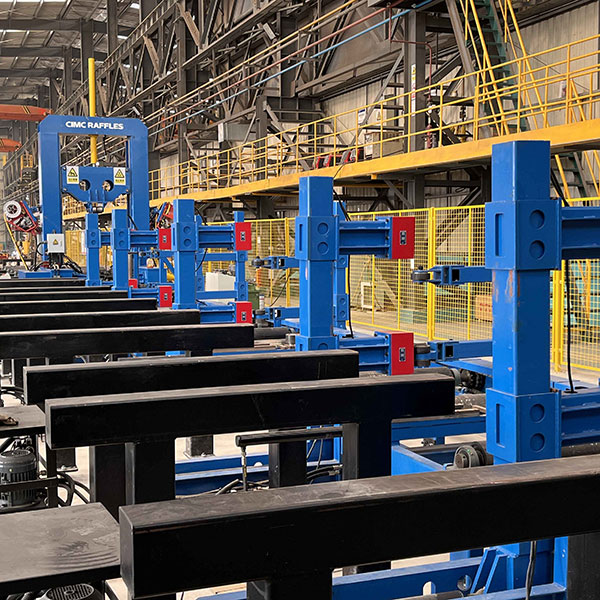

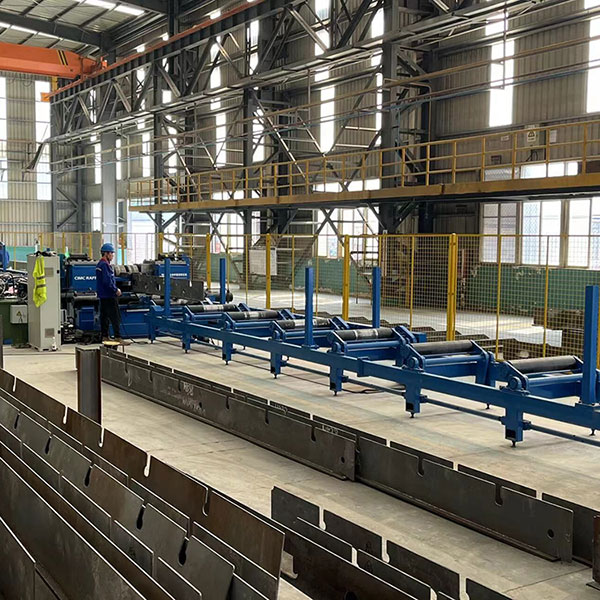

Yapı görünümü
Özellikler
Modeli |
T10 |
T kiriş flanş genişliği |
80-500mm |
T kiriş flanş kalınlığı |
8-40mm |
T kiriş ağ yüksekliği |
200-1000mm |
T kiriş ağ kalınlığı |
6-30mm |
T ışın uzunluğu |
5000-13000mm |
İşleme türleri |
1- Flanşlar ve ağlar için oksi kesici şeritler |
2- Flanşta kenar pahı |
|
Montaj için otomatik modda CO2/MAG ile 3-Punta kaynağı |
|
4- Kaynak için otomatik olarak CO2/MAG ile tam kaynak |
|
5- Kaynaklı T kirişte doğrultma |
|
CNC alevle kesme makinesi, çok kafalı |
1 takım |
Flanş pah kırma makinesi |
1 takım |
T kiriş montaj makinesi |
1 takım |
Portal kaynak makinesi, çok kafalı |
1 takım |
T kiriş doğrultma makinesi |
1 takım |
Özellik ve Uygulama
1-T profil kaynak hatlarında üretilebilen tipik T profil tipleri
2.T10 T kiriş kaynak hatları, kaynaklı T kirişini daha az işçi ve daha az vinçle üretmek için yüksek otomasyonlu üretim hatlarıdır.
3. Hat, MES sistemi ile tam entegrasyon sağlayabilir ve üst bilgisayar ile kontrol sistemi arasındaki gerçek zamanlı iletişimi tamamlayabilir, ekipmanın veri toplamasını tamamlayabilir, toplanan tüm verileri fabrika MES sistemine (veya üst merkezi) yükleyebilir kontrol sistemi) ve bilgi aktarımının zamanında ve etkili olmasını sağlar.
4.Bu T kiriş kaynak hatları, tersanelerde, gemi yapımında ve çelik yapılarda, T kirişini, buz kırıcı gemiler için T çubuğunu veya çelik konstrüksiyon binasını ve çelik yapıları veya köprüleri vb. kaynaklamak için yaygın olarak kullanılmaktadır.
5. Kaynak ekipmanlarının esnek tasarımı, her marka kaynak güç kaynağının desteklenmesine olanak sağlar.
6. CE, ECA sertifikalı mevcuttur.
7. Bu T kiriş kaynak hatları, herhangi bir alet veya ekipman değiştirmeden, hafif hizmet kirişinden, büyük kalınlıkta çok ağır hizmet kirişine kadar üretim sağlar.
8. Montajdan düzleştirmeye kadar tüm işlemlerde vinç kullanılmasına gerek yoktur, bu da vinç kullanma riskini büyük ölçüde azaltır.
T kiriş kaynak hatları, kaynaklı T kiriş üretmek için burada listelenen makine ve ekipmanlardan oluşur:
Bu makine, kesilecek çok sayıda şerit bulunan çelik inşaat şirketleri ve tersaneler için CNC Alevli kesme makinelerine monte edilmiş çok kafalı şerit kesme torçları ile donatılmıştır. Çoğunlukla şeritler, çelik yapı işlerinde kaynaklı H kirişini üretmek için ağ ve flanşlar olarak veya tersanelerde gemi takviyeleri için T kirişleri üretmek için ağ ve flanşlar olarak kullanılır.
Modeli |
Ray açıklığı |
Çalışma genişliği |
Ray uzunluğu |
Plazma |
Şerit kesme |
MG |
4m |
3m |
16 dakika |
<200A |
Evet |
CNG'li |
4m |
3m |
16 dakika |
HAYIR |
Evet |
Flanş pah kırma makinesi, çelik yapı endüstrisinde flanş plakasının pah kırmak için tasarlanmış özel bir ekipmandır. Hızlı pah kırma hızı, iyi R açısı oluşumu, basit kullanım, güvenilir çalışma ve az yer kaplama gibi avantajlara sahiptir. Özellikle T-kirişini seri üreten çelik yapı endüstrisi için uygundur.
Bu makine, geleneksel manuel çapak alma, pah kırma ve yuvarlama işlemlerinin yerini alabilecek şekilde, malzeme boşluklarının kenarlarını hızlı ve verimli bir şekilde yuvarlayarak yuvarlatmak için yuvarlama ve presleme ilkesini kullanır. Yuvarlatılmış köşeler, güzel bir görünüme sahip, eşit şekilde oluşturulmuştur. Bu makine, işçilerin emek yoğunluğunu azaltacak üretim verimliliğine sahiptir. Plakanın kenarının yuvarlanması sayesinde plakanın kenarındaki gerilim konsantrasyonu azaltılır. Bu makine, güvenli ve rahat kullanım, istikrarlı iletim, yüksek derecede otomasyon ve uzun hizmet ömrü özelliklerine sahiptir.
1 |
Malzeme |
Q235 |
2 |
Flanş genişliği |
80-500mm |
3 |
Flanş kalınlığı |
10-40mm |
4 |
Kiriş kemeri |
≤5mm/12m |
5 |
Odalama hızı |
10 m/dak |
6 |
Pah kırma şekli R: |
R2~R3 |
7 |
Giriş silindiri tablosu |
12000mm |
8 |
Çıkış silindiri tablası |
12000mm |
9 |
Hidrolik pompa istasyonu |
1 ünite |
10 |
Elektrik kontrol kabini |
1 ünite |
11 |
Zemine kadar makaralı tabla yüksekliği |
810 mm |
12 |
Ana makine gücü |
19 kW |

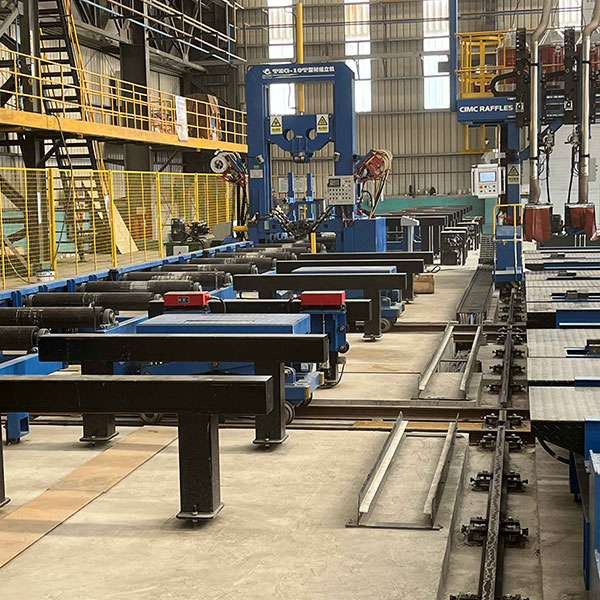

T-kiriş montaj makinesi, tersane, gemi inşa şirketi için T-kirişini yapmak üzere özel olarak tasarlanmıştır.
Ana makinenin 2 tarafında 2 grup gaz korumalı kaynak tabancası bulunmaktadır, bu sayede 2 set kaynak tabancasının punta kaynağı aynı anda monte edilir. Bir taraftaki 2 kaynak tabancası arasındaki mesafe, T-kirişin farklı boyut spesifikasyonlarının farklı gereksinimlerini karşılamak üzere ayarlanabilir, daha sonra farklı kiriş spesifikasyonlarının punto kaynak mukavemetini karşılayabilir.
Ana makinede, montajı gereken kirişlerin konumlandırma doğruluğunu sağlamak için çok sayıda flanş/panel ve web sıkıştırma tekerleği seti bulunmaktadır.
Bu makine aynı zamanda ağ ve flanş/panelin merkeze hizalanmadan monte edilmesi gerekliliğini de karşılayabilir. Ana makinedeki flanş/panel sıkıştırma tekerlekleri, Kullanıcı, sıkıştırma tekerleklerinin merkez çizgisi ile ürünün merkez çizgisi arasındaki mesafeyi ayarlayabilir. Ayarlama rahat ve güvenilirdir.
1 |
Flanş genişliği |
mm |
80-500 |
2 |
Flanş kalınlığı |
mm |
8-40 |
3 |
Web yüksekliği |
mm |
200-1000 |
|
Ağ kalınlığı |
mm |
6-30 |
|
T ışın uzunluğu |
mm |
5000-13000 |
5 |
Montaj hızı |
mm/dak |
500-4000 |
6 |
T kiriş malzemesi |
Yumuşak çelik |
|
7 |
Hidrolik sistem |
1 takım, Çin'de üretilmiştir |
|
8 |
CO2/MAG kaynak makinesi |
2 takım, Çin markaları |
T-kiriş kaynak portal makinesi, tersane için T-kirişin kaynaklanması için özel olarak tasarlanmıştır. Ana makine, iyi stabiliteye ve geniş yükleme kapasitesine sahip, çok katmanlı yapıya sahip portal tipindedir. Portalda 6 takım kaynak kafası bulunur, her kafada bir takım CO2/MAG kaynak torçu bulunur, her kaynak kafasında bir ayrı lazer izleme cihazı bulunur. 2 takım kaynak torçu aynı anda aynı T-kirişine kaynak yapabilir. Makinenin üst platformuna çok sayıda kaynak teli makarası yerleştirilebilir, böylece çalışma verimliliğini artırmak için kaynak teli değiştirme süresi büyük ölçüde azaltılabilir.
Kaynak portalıyla çalışmak için, tam kaynak gerektiren T kirişini kelepçelemek üzere sakinleştirici parçalara sahip bir kaynak masası bulunmaktadır.
1 |
Flanş genişliği |
mm |
80-500 |
2 |
Flanş kalınlığı |
mm |
8-40 |
3 |
Web yüksekliği |
mm |
200-1000 |
4 |
Ağ kalınlığı |
mm |
6-30 |
5 |
T ışın uzunluğu |
mm |
5000-13000 |
6 |
Kaynak hızı |
mm/dak |
100-1000 |
7 |
Portal hareket hızı |
mm/dak |
Maksimum 4000 |
8 |
T kiriş malzemesi |
Yumuşak çelik |
|
9 |
CO2/MAG kaynak makinesi |
6 takım, Çin markaları |
|
10 |
Kaynak yapılabilecek T kiriş miktarı |
Tek geçişte maksimum 3 adet. |
TJZ10 T-kiriş doğrultma makinesi, tersaneler ve gemi inşa endüstrisinde kaynaklı T-kiriş üretimi için tasarlanmış özel bir doğrultma ekipmanıdır. Hızlı düzleştirme hızı, düşük enerji tüketimi, gürültü kaybı, basit kullanım, güvenilir çalışma ve yüksek güvenlik avantajlarına sahiptir. Çelik yapı inşaatı, gemi yapımı ve diğer endüstrilerde T-kirişin seri üretimi için özellikle uygundur.
Modeli |
TJZ10 |
T-Kiriş Yüksekliği(H) |
200~1000mm |
Web kalınlığı(d) |
8~30mm |
Flanş genişliği(B) |
100~500mm |
Flanş kalınlığı(t) |
8~40mm |
Işın uzunluğu |
4000~13000mm |
Doğrultma hızı |
8000 mm/dak |
Ana makinenin gücü |
Yaklaşık 23KW |
Hidrolik sistem basıncı |
≤13MPa |
Giriş konveyör rulosu: |
12000 mm |
Çıkış konveyör rulosu: |
12000 mm |
Güç kaynağı |
AC/380V/50Hz/3PH |
Bu ekipman esas olarak iş parçasını taşıma silindiri tablasından veya diğer ekipmandan işlenecek ekipmana taşımak için üretim sürecini koordine etmek için kullanılır. Çelik arabanın esas olarak iki hareket işlevi vardır: yürüme ve kaldırma. İş parçasının yer değiştirmesi manipülasyon ve kontrol yoluyla tamamlanabilir. Ekipman basit bir yapıya, rahat çalışmaya ve kararlı çalışmaya sahiptir.
