JINFENG WELDCUT profesyonel bir Çin üreticisi ve tedarikçisidir3'ü 1 arada H kiriş kaynak hatlarıuygun fiyatla.3'ü 1 arada H kiriş kaynak hatlarıKaynaklı H-kiriş veya T-kiriş yapmak için tek bir makinede kaynak sonrası montaj, kaynaklama ve flanş üzerinde düzeltme ile entegre edilmiştir. Basit kullanım, daha az yer kaplayan ve daha az işçilik özelliklerine sahip olan kaynaklı H-kiriş veya T-kiriş üzerinde hızlı hız ve yüksek doğrulukla üretim gerçekleştirebilir.
hepsi için3'ü 1 arada H kiriş kaynak hatlarıJINFENG WELDCUT tarafından üretilen, çelik yapı, köprü, inşaat alanlarında Son kullanıcıların verimliliğini artıran en yüksek verimli makine olan 12 ay garantiye sahip olacaktır.
Modeli |
ZHJ15 |
ZHJ18 |
ZHJ20 |
T-Kiriş ağ Yüksekliği (H) |
200~1500mm |
200-1800 |
200-2000mm |
Web kalınlığı (d) |
6~12 mm |
6~19mm |
6~30mm |
Flanş genişliği (B) |
200~800mm |
200~1000 mm |
|
Flanş kalınlığı (t) |
6~25mm |
6~40mm |
|
Kiriş uzunluğu (L) |
4000~15000mm |
4000~15000mm |
4000~15000mm |
Kiriş malzemesi |
Q235 |
||
Kaynak tipi |
Tozaltı ark enine köşe kaynağı |
||
Kaynak güç kaynağı |
Tek telli veya çift telli tip |
Tek tel |
Tek tel |
Kaynak çıkış hızı |
200~1000 mm/dak |
||
Torç açısı: |
45°ince ayar |
||
Hidrolik basınç |
≤16 MPa |
||
Akı kurtarma sistemi |
2 takım |
||
Akı hunisinin hacmi |
2×50L |
||
Giriş konveyör rulosu: |
12000 mm |
||
Çıkış konveyör rulosu: |
12000 mm |
||
Ana Makine gücü |
14,5kW |
||
Hidrolik sistem: |
1 takım |
||
Doğrultma ünitesi |
1 set, makineye entegre |
||
Güç kaynağı: |
AC/380V/50Hz/3PH |
||
Doğrultma yeteneği |
6-40mm |

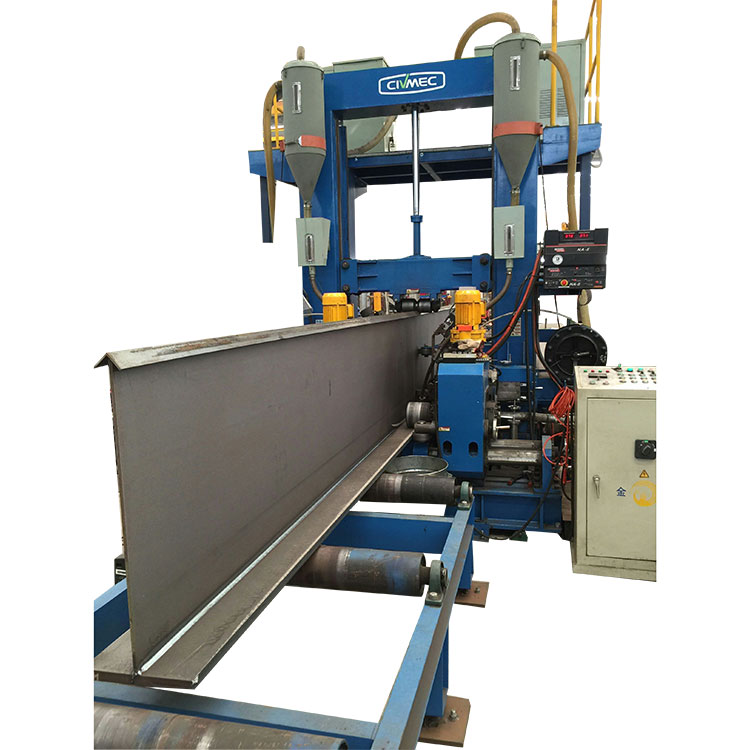

3'ü 1 arada H kiriş kaynak hatlarıH kirişi, T kirişi montajı, kaynaklama ve kaynak sonrası flanş deformasyonunu düzeltmenin birleşik işlevine sahiptir. Böylece H kiriş ve T kiriş üretimini doğru ve hızlı bir şekilde gerçekleştirebilmektedir. Aşağıdaki avantajlara sahiptir: basit kullanım, daha az işçilik maliyeti ve küçük kaplama alanı.
Bu hat, kaynak yapılacak yapısal çelik levha kalınlığına göre seçebileceğiniz iki isteğe bağlı kaynak işlemine sahiptir:
SEÇENEK A: Biriktirme oranı genel tek ark tek telli tozaltı ark kaynağından %40 daha yüksek olan tek ark çift tel kaynağı, bu nedenle kalınlığı 20 mm'den az olan yapı çeliği kalınlığı için özellikle uygundur.
SEÇENEK B: Tek arklı tek telli kaynak. Daha geniş plaka kalınlığı kaynağı aralığı için uygundur.

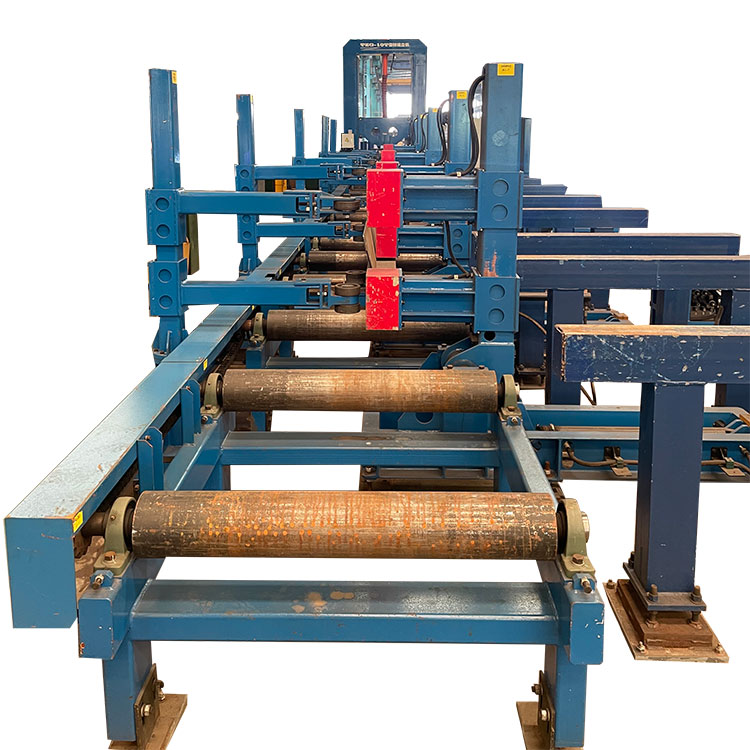

Standart ZHJ3'ü 1 arada H kiriş kaynak hatlarıBir giriş silindir tablası, ana kaynak ve doğrultma istasyonu, çıkış rulo tablasından oluşur. Ana kaynak ve doğrultma istasyonunda akı geri kazanım üniteleri, torçlu kaynak kafası ve flanş ve web için sıkıştırma cihazları bulunmaktadır. Standart hat ayrıca kaynak güç kaynaklarını, hidrolik istasyonu ve kontrol çalışma kutusunu da içerir.
1. Standart ZHJ3'ü 1 arada H kiriş kaynak hatları
2. SEÇENEK 1:
Müşterilerden gelen farklı talepler doğrultusunda ZHJ'nin konfigürasyonunu da sağlıyoruz.3'ü 1 arada H kiriş kaynak hatlarıAşağıdaki gibi:
Standart 3'ü 1 arada H kiriş kaynak hatlarına dayanarak, 4 adet mıknatıs yükleme kolu ve 4 adet ağ destekçisinden oluşan bir web yükleyici seti eklenmiştir. Her bir ağ yükleme kolunda çelik ağ plakasını tutmak için 2 adet mıknatıs bulunmaktadır.
3. SEÇENEK 2:
Müşterilerden gelen farklı talepler doğrultusunda ZHJ'nin konfigürasyonunu da sağlıyoruz.3'ü 1 arada H kiriş kaynak hatlarıAşağıdaki gibi:
Standart 3'ü 1 arada H kiriş kaynak hatlarına dayanarak, 4 adet mıknatıs yükleme kolu ve 4 adet ağ destekçisinden oluşan bir web yükleyici seti eklenmiştir. Her bir ağ yükleme kolunda çelik ağ plakasını tutmak için 2 adet mıknatıs bulunmaktadır.
Yukarıdakilere dayanarak, kaynaklı kirişi yatay konumda ters çevirmek için çıkış silindiri tablasına bir takım 90 derecelik ışın kanatçığı ekleyebiliriz.
3. SEÇENEK 3:

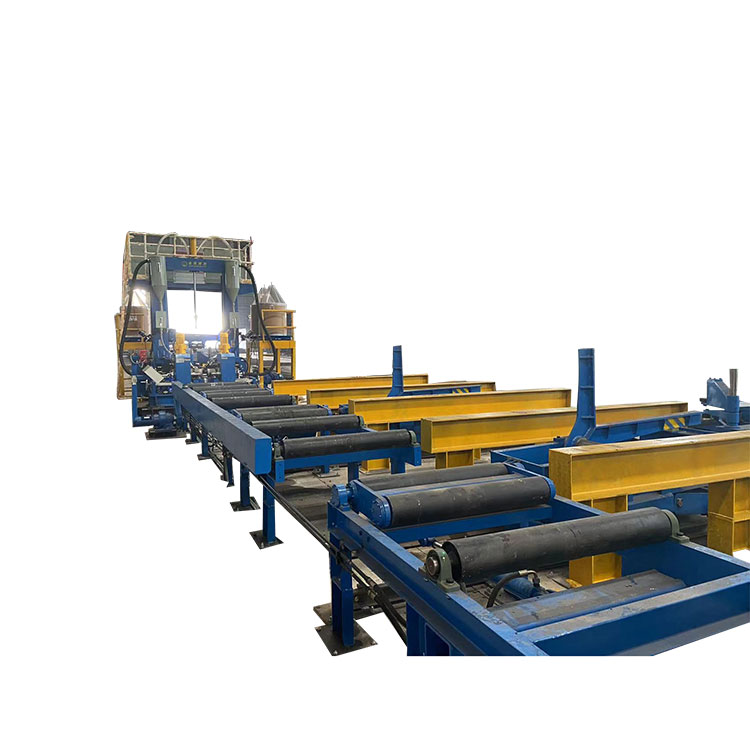

Bazı müşterilerin üretim çıktısını artırması gerekebilir; 2 takım kaynak istasyonundan oluşan bir kaynak hattına ihtiyaç duyarlar. Bir T kirişi oluşturmak için 1. flanş ve gövdenin kaynaklanması için ilk kaynak istasyonu, bir H kirişi oluşturmak için kaynaklı T kirişi ve 2. flanşın kaynaklanması için 2. kaynak istasyonu.
3.1 Standart 3'ü 1 arada H kiriş kaynak hatlarına dayanarak, 4 adet mıknatıs yükleme kolu ve 4 adet ağ destekçisinden oluşan bir web yükleyici seti eklenmiştir. Her bir ağ yükleme kolunda çelik ağ plakasını tutmak için 2 adet mıknatıs bulunmaktadır.
3.2 Kaynaklı kirişin yatay konumda ters çevrilmesi için 1. kaynak istasyonunun çıkış silindiri tablasına bir takım 90 derecelik ışın kanatçığı eklemek.
3.3 T-kirişini yatay olarak 2. kaynak istasyonuna taşımak için zincir tipi çapraz konveyör eklemek.
Kullanıcıların fabrikasında kurulan 3'ü 1 arada Entegre H-profil kaynak hatları
