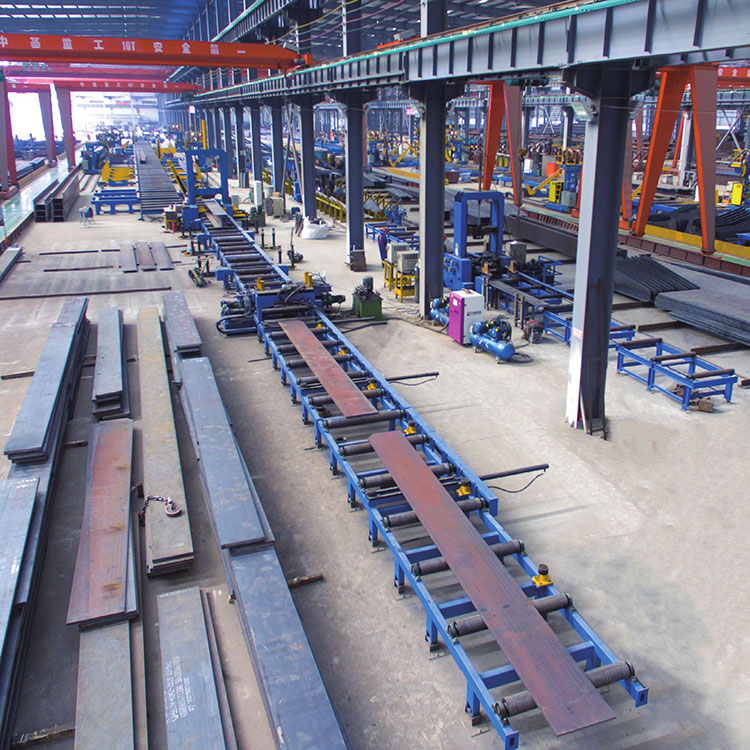

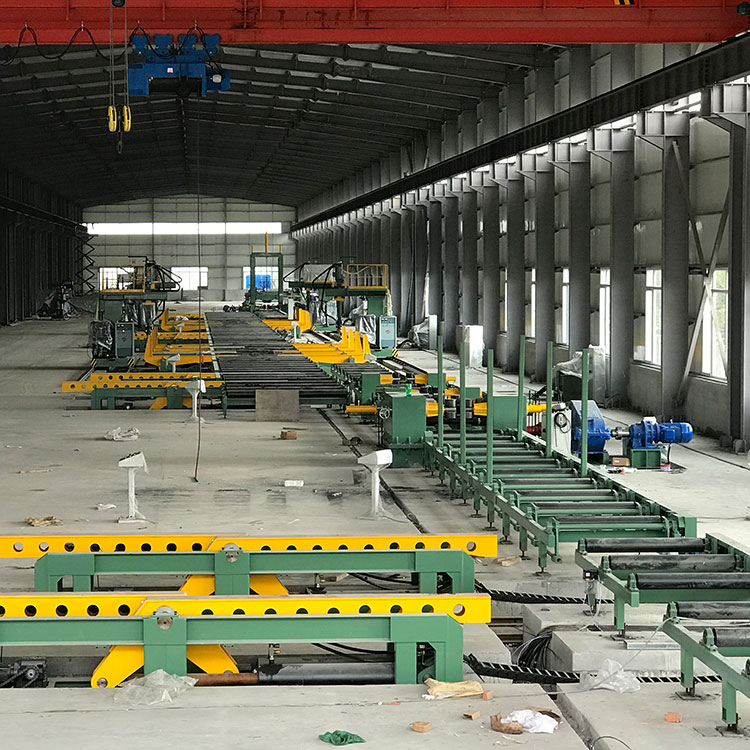

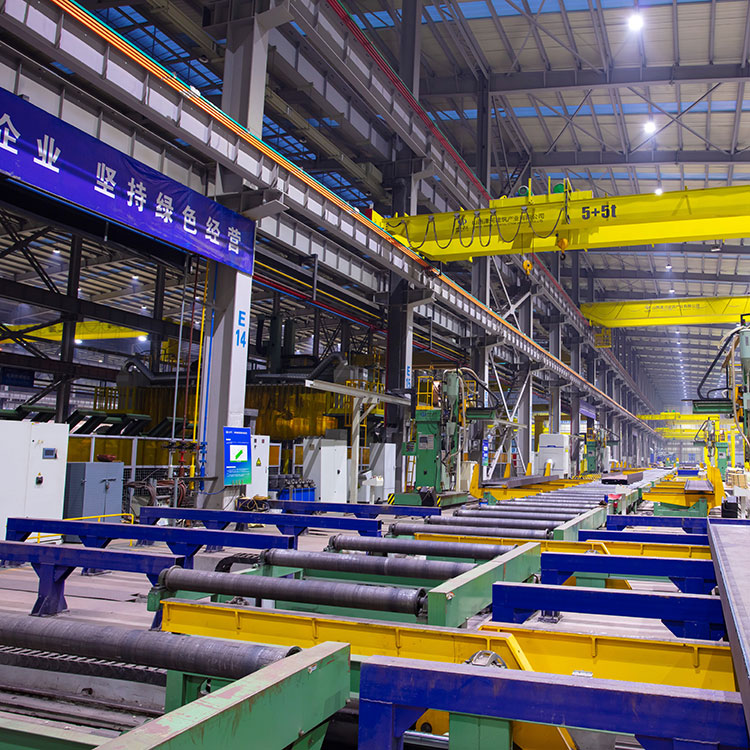

VHAH kiriş kaynak hatlarıprofesyonel Çin üreticisi ve tedarikçisi olan JINFENG WELDCUT tarafından üretilen farklı ekipman ve aletlerle birleştirilmiş yüksek performanslı H kiriş üretim hatlarıdır.H kiriş kaynak hatlarıuygun fiyat ile. buH kiriş kaynak hatlarıH kirişler veya T kiriş üretimi için daha fazla güvenlik ve yüksek verimlilik sağlar.
JINFENG WELDCUT, 2 yıl garanti sağlayacaktır.H kiriş kaynak hatları. H kiriş üretimlerinin ana elektrik elemanları, Kullanıcıların parçaları Çin'den uzun mesafeler almadan yerel olarak bulmasını kolaylaştıracak dünyaca ünlü markalardan seçilmiştir. VHFH kiriş kaynak hatlarıfarklı sektörlerden Son kullanıcılar için verimliliği artırmak için en gelişmiş ve yüksek otomasyonlu üretim hatlarıdır.
modeli |
VHF1500 |
VHF2000 |
VHF3200 |
H-profil ağ yüksekliği |
200-1500mm |
200-2000mm |
450-3200mm |
Ağ kalınlığı |
6-32mm |
6-40mm |
6-60mm |
H-profil flanş genişliği |
200-800mm |
200-800mm |
200-1200mm |
Flanş kalınlığı |
6-40mm |
8-60mm |
8-80mm |
H kiriş uzunluğu |
4000-15000mm |
6000-18000mm |
|
kaynak türleri |
CO2/MAG ile punta kaynağı |
||
SAW ile tam kaynak (toz altı ark kaynağı) |
|||
H kiriş montaj konumu |
dikey |
||
H-profil montaj makinesi |
1 takım |
||
Konsol tozaltı kaynak makinesi |
4 takım |
||
H kiriş flanşı Doğrultma makinesi |
1 takım |
1 takım, Hidrolik tip |
|
Makaralı masalar |
~90 metre |
~101 metre + ~10 metre |
|
Kiriş paleti 180°dönüş |
3 takım (6 adet) |
3 takım (6 adet) |
|
Çelik araba |
2 takım (4 adet) |
2 takım (4 adet) |
|
MES için veri toplama desteği |
1. VHAH kiriş kaynak hatlarıkaynaklı I kiriş ve H kirişi daha az işçi ve daha az vinç ile üretmek için yüksek otomasyonlu üretim hatlarıdır.
2.Hat, MES sistemi ile tamamen entegre olabilir ve üst bilgisayar ile kontrol sistemi arasındaki gerçek zamanlı iletişimi tamamlayabilir, ekipmanın veri toplamasını tamamlayabilir, toplanan tüm verileri fabrika MES sistemine (veya üst merkezi kontrol sistemine) yükleyebilir ve bilgi aktarımının zamanında ve etkili olmasını sağlayabilir.
3. Tasarım ve koruma, ilgili ulusal standartların ve çevre korumanın gerekliliklerini karşılamalıdır; Ekipman güvenliği ve koruyucu cihazlar, ilgili endüstriyel standartları karşılamalıdır;
4.BuH kiriş kaynak hatlarıGemi inşasında, tersane ve çelik konstrüksiyon ve çelik yapılarda, açık denizde, karada, tersaneler ve gemi yapımı için T-profilinin, çelik konstrüksiyon ve çelik yapılar için H-profilinin veya köprülerin vb. kaynaklanmasında yaygın olarak kullanılmaktadır.
5. Kaynak ekipmanlarının esnek tasarımı, kaynak güç kaynaklarının herhangi bir markasını desteklemeye izin verir.
6. CE, ECA belgeleri mevcuttur.
7. Bu hat, herhangi bir alet veya ekipman değiştirmeden hafif kirişten büyük kalınlıktaki çok ağır kirişe kadar üretim sağlar.
8. Montajdan doğrultmaya kadar tüm işlemlerde herhangi bir vince gerek yoktur, bu da vinç kullanma riskini büyük ölçüde azaltır.

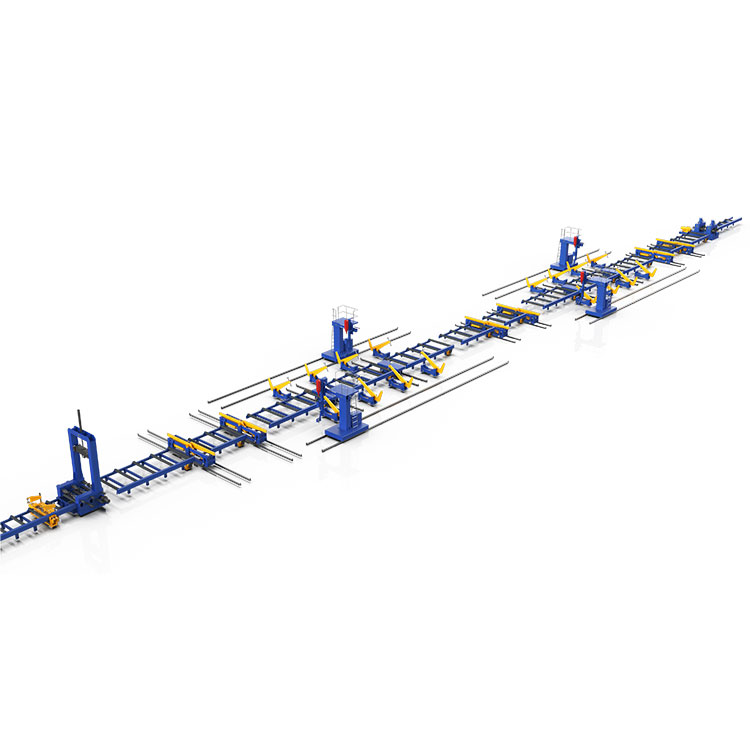

Yapı görünümü
Kullanılan ekipman modüllerinin listesiH kiriş kaynak hatları
Bir Dikey H kiriş birleştirme makinesi - I-şeklinde montaj ağ ve flanşlarına CO2/MAG punta kaynağı için.
Hattın makaralı tablası üzerinde güvenli taşıma için H kirişini "I" konumundan "H" konumuna döndürmek için bir Kiriş kanadı seti.
2-Kaynak bölgesi
İki set konsol tipi H kiriş kaynak makinesi. 1 tozaltı kaynak kafasına sahip birer kaynak makinesi (Tek ark kaynağı veya tandem ark kaynağı teknolojisini destekler).
İyi kaynak pozisyonuna sahip olmak için H kirişini 45 derecede oturtmak için iki set kiriş eğme tertibatı.
1. kaynak dikişinin kaynağı tamamlandıktan sonra kirişin 2. konsol SAW kaynak makinesine getirilmesi için bir set çelik araba (2 adet çelik arabadan oluşur).
Kaynak #1 alanı ve #2 alanı arasında, 2 kaynak dikişi ile 180 derecede kaynaklanmış kirişi ters çevirmek için bir set kiriş yüzgeci vardır, böylece diğer 2 kaynak dikişinin yüzü yukarı bakacak şekilde kaynaklanması gerekir.
Kaynak alanı #2'de, Kaynak alanı #1 ile aynı şeyi içerir.
H kirişini “H” konumundan “I” konumuna devirmek için bir set Kiriş paleti, sonraki makineyi düzleştirerek kirişin flanşını düzleştirmek için.
Bir H kiriş flanş düzeltme makinesi - H kirişin flanşlarını düzeltmek için. Bir H kirişin 2 flanşı vardır. Her iki flanşın da düzleştirilmesi gerekiyor. Ancak makine bir kez bir flanş üzerinde düzeltebilir. Bu nedenle, 1 flanşın düzleştirilmesi tamamlandıktan sonra, kiriş paleti, alt tarafta düzleştirilmesi gereken flanşı yapmak için kirişi 180 derece ters çevirecektir.
Çelik levhadan kaynaklı H kiriş/I kiriş nasıl üretilir?
Plakalardan H kirişe kadar üretim ve son kontrol için üretim akış şeması aşağıdadır.
