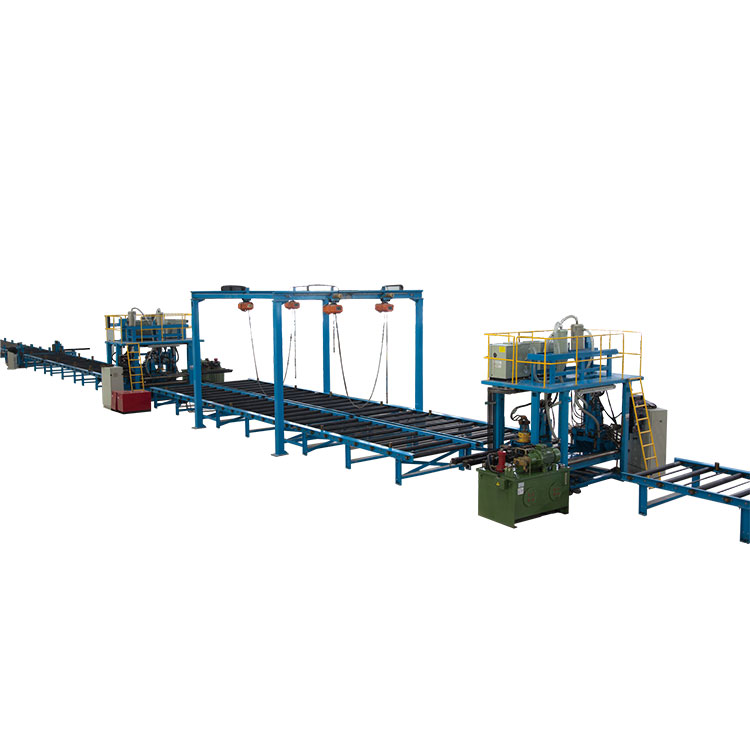

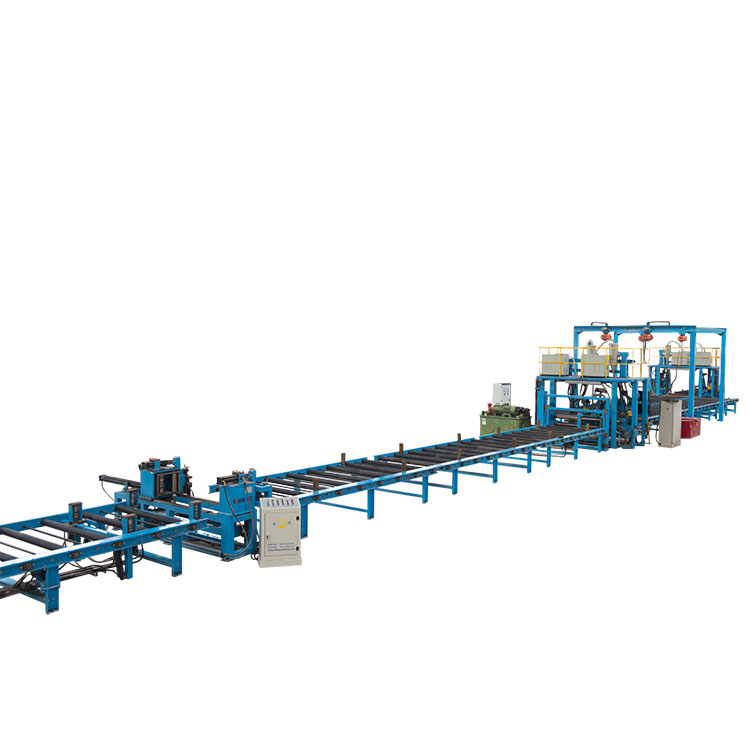

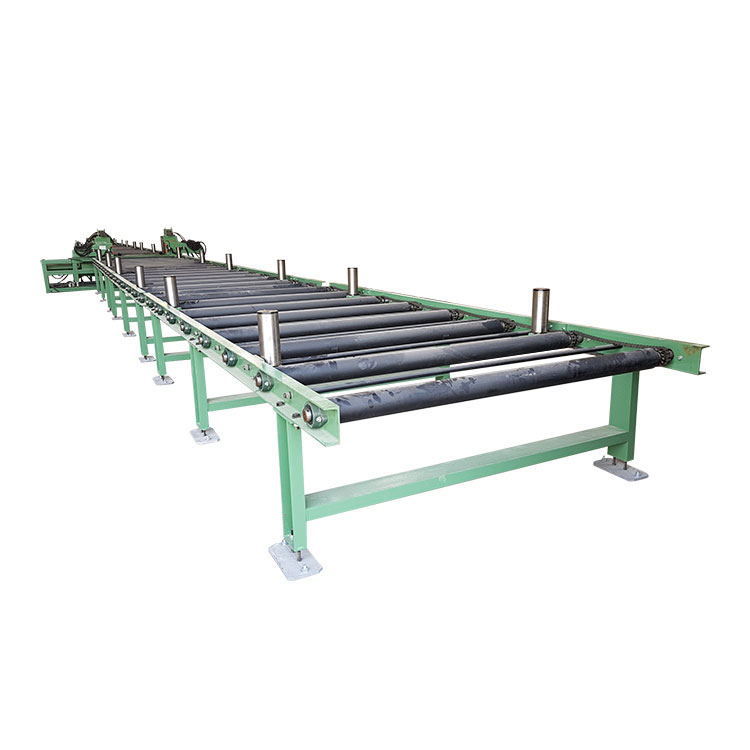

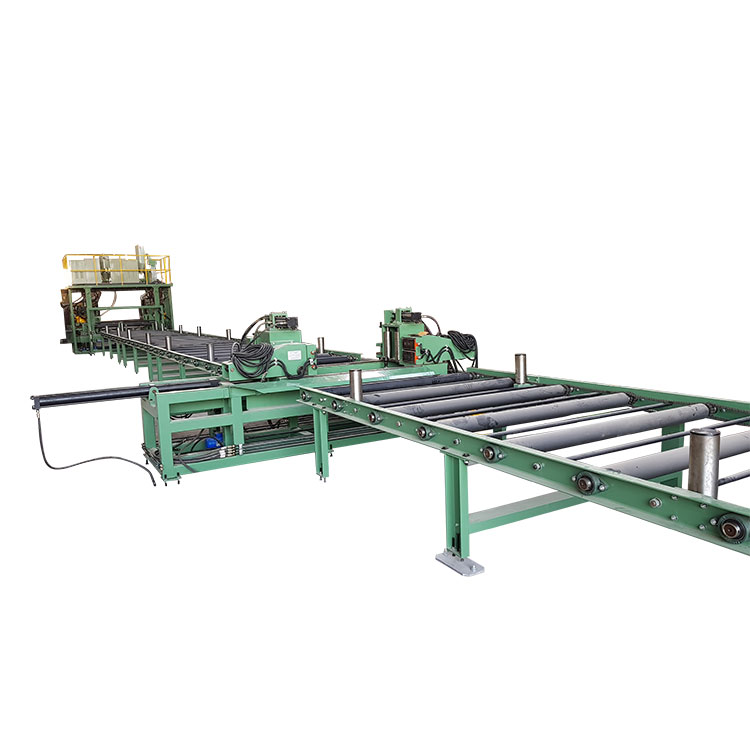

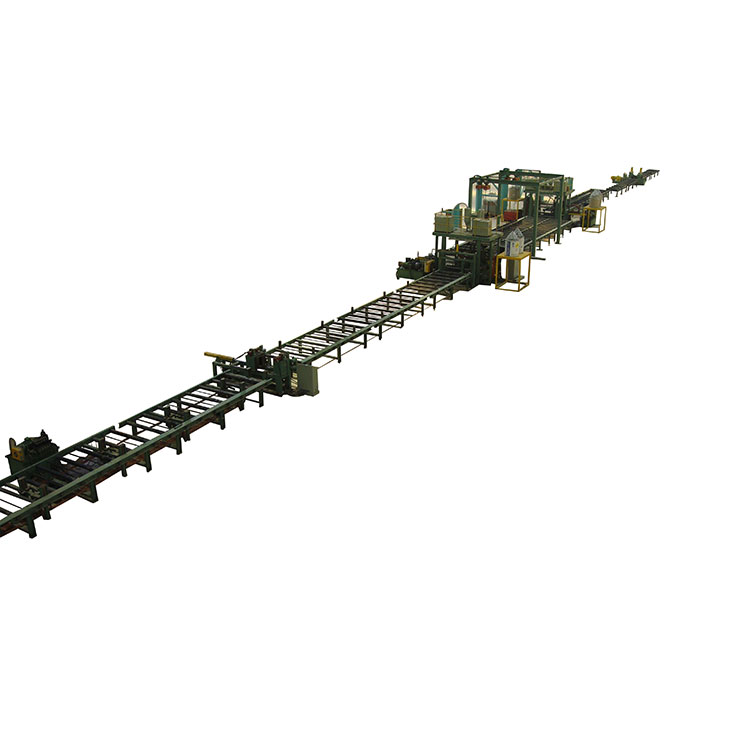

HW15Yatay H kiriş kaynak hatlarıHW'nin profesyonel Çin üreticisi ve tedarikçisi olan JINFENG WELDCUT tarafından üretilen, farklı ekipman ve aletlerle birleştirilmiş yüksek performanslı H kiriş üretim hatlarıdır.Yatay H kiriş kaynak hatlarıuygun fiyat ile. HWYatay H kiriş kaynak hatlarıH kirişler veya T kiriş üretimi için daha fazla güvenlik ve yüksek verimlilik sağlar.
JINFENG WELDCUT, HW için 2 yıl garanti sağlayacaktır.Yatay H kiriş kaynak hatları. H kiriş üretimlerinin ana elektrik elemanları, Kullanıcıların parçaları Çin'den uzun mesafeler almadan yerel olarak bulmasını kolaylaştıracak dünyaca ünlü markalardan seçilmiştir. HWYatay H kiriş kaynak hatlarıfarklı sektörlerden Son kullanıcılar için verimliliği artırmak için en gelişmiş ve yüksek otomasyonlu üretim hatlarıdır.
modeli |
HW3015 |
HW2015 |
|
H-profil ağ yüksekliği |
300-1500mm |
200-1500mm |
|
Ağ kalınlığı |
5-14mm |
5-14mm |
|
H-profil flanş genişliği |
150-500mm |
150-500mm |
|
Flanş kalınlığı |
6-25mm |
6-25mm |
|
Işın konik açısı |
Maks 15° |
Maks 8° |
|
H kiriş uzunluğu |
5000-15000mm |
|
|
kaynak türleri |
Elle CO2/MAG ile ön puntalama kaynağı |
||
SAW ile tam kaynak (toz altı ark kaynağı) |
|||
H kiriş montaj konumu |
Yatay |
||
H-profil montaj makinesi |
1 set, ön puntalama kaynağı için giriş ve çıkış silindir tablalı |
||
H kiriş kaynak makinesinden çekin |
1 takım, tam kaynak için çıkış makara tablalı ön makine |
||
1 set, tam kaynak için giriş ve çıkış silindir tablalı arka makine |
|||
Zincir tipi H kiriş devirme makinesi |
1 set, 4 ton için maksimum yükleme |
1. DonanımYatay H kiriş kaynak hatlarıkaynaklı I kiriş ve H kirişi daha az işçi ve daha az vinç ile üretmek için yüksek otomasyonlu üretim hatlarıdır.
2. Hafif kaynaklı kiriş için yüksek üretim verimliliği.
3. Aynı anda 2 kaynak dikişinde tek geçişli kaynak;
4. 180 derece dönen sadece bir tipe ihtiyacınız var.
5. DonanımYatay H kiriş kaynak hatlarıatölye, depo, fabrika atölyesi vb. yapmak için H kiriş üretmek için çelik konstrüksiyon ve çelik yapılarda yaygın olarak kullanılmaktadır.
5. Kaynak ekipmanlarının esnek tasarımı, kaynak güç kaynaklarının herhangi bir markasını desteklemeye izin verir.
6. CE, ECA belgeleri mevcuttur.
HW'de kullanılan ekipman modüllerinin listesiYatay H kiriş kaynak hatları
1-Montaj alanı şunları içerir:
Silindir tablalı bir yatay H kiriş montaj makinesi – 3 adet levhayı (1 ağ ve 2 flanş) H konumunda sıkıştırıp sığdırır ve ağı 2 flanşın merkez konumunda yapar. Daha sonra işçi, CO2/MAG kaynak makinesini kullanarak 3 plakanın başını yaklaşık 300 mm uzunluğunda elle punta kaynağı yapabilir. daha sonra kelepçeyi ve kafaları H şeklinde önceden kaynaklanmış 3 adet plakayı açın ve makaralı masa üzerinde bir sonraki kaynak istasyonuna nakledilin.
H kirişinin yatay konumda montajı
2-Kaynak alanı #1, şunları içerir:
Bir set çekme kaynak makinesi. Web'i 2 flanşın merkez konumuna takmak için bir dizi web ve flanş fikstürü ile.
Buradaki makine, toz altı ark kaynağı teknolojisiyle tam kaynak yapmak için ikiz tel kaynak teknolojisini kullanıyor.
Yatay konumda H kiriş kaynağı
3-H kiriş devrilme, şunları içerir:
H kirişin üst tarafında tam kaynak yapıldıktan sonra, H kirişi ön çekmeden H kirişi kaynak makineleri aracılığıyla dışarı çıkarılacak ve devrilme alanına taşınacaktır.
Devrilme cihazı, zincirli kaldırma araçlarına sahip bir çerçevedir. Zincirler H kirişini yukarı kaldırır ve zincirin hareket etmesini sağlamak için çalışır, böylece H kirişinin kaynak yapılması gereken alt tarafların yukarı bakması için 180 derece dönmesini sağlar.
Cihazı devirmek
4-Kaynak alanı #2 şunları içerir:
Bu alandaki çekmeli kaynak makinesi, #1 çekmeli kaynak makinesinde halihazırda 1 tarafı kaynağa sahip olan H-profilini kaynaklamak içindir.
5-Düzleştirme alanı.
Bu, yatay H kiriş kaynak hattı hattı için bir seçenek makinesidir. Kullanıcılar, kaynaktan sonra H kirişin flanşlarını düzeltmek için hattan sonra bir set mekanik H kiriş flanş düzeltmesi eklemeyi seçebilir.
Doğrultma makinesi
Yatay konumda kaynaklı bir H kirişi/I kirişi nasıl üretilir?
Yatay pozisyonda kaynaklı H kiriş üretimi için üretim akış şeması aşağıdadır.
Üretim akış şeması
Usersâ fabrikasında kurulan H-profil kaynak hatları
