Kiriş Paletleri

JINFENG WELDCUT, 1 yıl garanti verecekIşın paletleri. Kutu kiriş üretim hatlarının ana elektrik elemanları dünyaca ünlü markalardan seçilmiş olup, Kullanıcıların Çin'den uzak mesafelere gitmeden parçaları yerel olarak bulmasını kolaylaştıracaktır.Işın paletleriÇelik yapılar, çelik konstrüksiyonlar ve yüksek binalardan son kullanıcıların verimliliğini artıran en gelişmiş ve yüksek verimli ekipmanlardır.

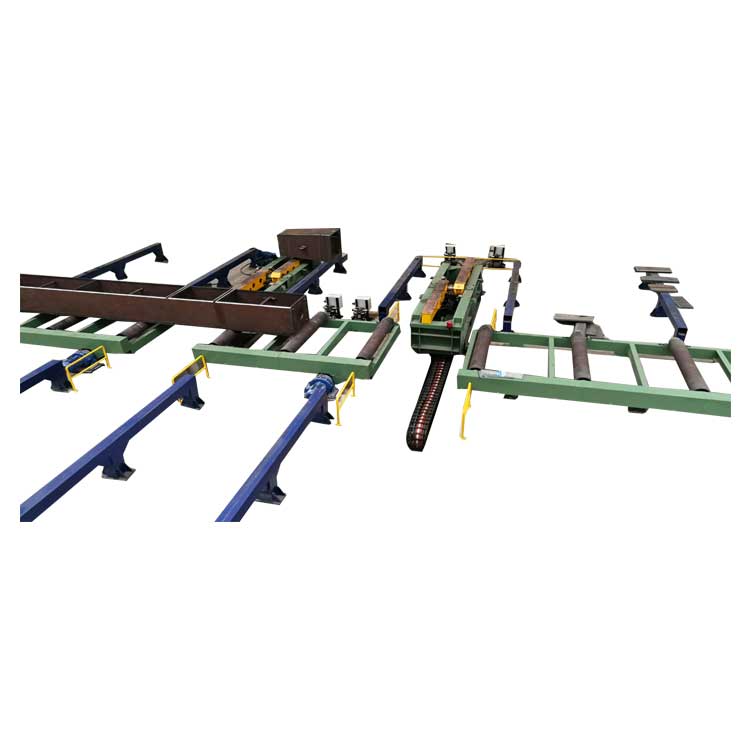

Yapı görünümü

EKİPMAN KULLANIMI

İki adet 180° hareketli hidrolikkiriş paletleriHer sette mevcuttur ve esas olarak bir tarafta kaynak yapıldıktan sonra iş parçalarının ters çevrilmesi için kullanılır. Çalışırken, iş parçasını silindir tablasından veya iş parçası rafından kaldırın; redüktör, iş parçasını silindir tablasının veya iş parçası rafının yan tarafına taşımak için iki devrilme braketini eşzamanlı olarak hareket edecek şekilde tahrik eder. Daha sonra iki hidrolik silindir, L şeklindeki iki kolun eşzamanlı olarak dönmesini sağlar. İş parçası ters çevrildikten sonra silindir tablasının veya iş parçası rafının ortasına taşınır ve ardından iş parçası bir sonraki işleme taşınır veya kaynak yapılır.

ANA TEKNİK PARAMETRELER

1	İş parçası ağırlığı	≤30t
2	Yürüyen motor gücü	1,5×2＝3,0kW
3	Yürüme hızı	6 m/dak
4	Hidrolik istasyon basıncı	Maksimum 16Mpa
5	Ray merkezi mesafesi	900 mm

PERFORMANS ÖZELLİKLERİ

Ekipman bir ana makine, bir hidrolik sistem ve bir elektrik kontrol sisteminden oluşur. İki kişilik bir grupkiriş paletleriaynı anda devrilmek ve hareket etmek için kullanılır. İkilinin geçiş sürecikiriş paletleriDevirme işlemi sırasında her bir devrilme kolunun senkronize dönüşünü sağlamak için gelişmiş hidrolik senkronizasyon valfleri tarafından kontrol edilir. İş parçasının 90°'lik bir dönüşünü elde etmek için iş parçasının dönüş sürecini manuel olarak kontrol edin.

3.2 Her birikiriş paletleriİş parçasını ters çevirebilen "L" tipi döner kolu döndürmek için itmek için bir dizi standart hidrolik mühendislik silindiri kullanır. Döner braket üzerinde hız düşürücü ve yürüme tekerleği düzenlenerek, ciro braketinin hareketli fonksiyona sahip olması sağlanır.

3.3 Ekipman hidrolik olarak çalıştırılacak ve mekanik olarak çalıştırılan devrilme makinelerine kıyasla darbe direnci, stabil devrilme ve düşük arıza oranı özelliklerine sahip olacaktır. Sadece iş parçasını 90 derece çevirmek için değil, aynı zamanda farklı istasyonlar arasında hareket etmek için de kaldırılabilir. Geleneksel zincirli devirme makineleriyle karşılaştırıldığında, iş istasyonunun kapalı olmaması, iş parçasının içeri ve dışarı kaldırılmasını ve taşınmasını kolaylaştırmakla kalmaz, aynı zamanda genel boyutlar, özellikle yükseklik boyutları da büyük ölçüde azaltılır ve operasyon güvenli ve güvenilirdir. İki set bağlantı kontrolünden oluşan bir grup, kullanımı kolay, güvenli ve güvenilir.

Kullanıcıların fabrikasına ışın kanatları takıldı
