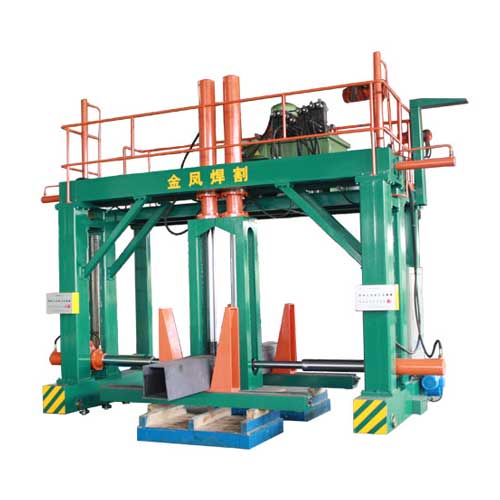

Kutu Kiriş Birleştirme Makineleri

JINFENG WELDCUT, XXZ15 için 1 yıllık garantiye sahip olacakKutu kiriş birleştirme makineleri. Kutu kiriş üretim hatlarının ana elektrik elemanları dünyaca ünlü markalardan seçilmiş olup, Kullanıcıların Çin'den uzak mesafelere gitmeden parçaları yerel olarak bulmasını kolaylaştıracaktır. XXZ15Kutu kiriş birleştirme makineleriÇelik yapılar, çelik konstrüksiyonlar ve yüksek binalardan son kullanıcıların verimliliğini artıran en gelişmiş ve yüksek verimli ekipmanlardır.

Yapı görünümü

Özellikler

1	Kutu ışın genişliği	□300～□1500  mm
2	Kutu ışın yüksekliği	□300～□1500  mm
3	Kutu ışın uzunluğu	6000~15000 mm
4	Ray uzunluğu	19000         mm
5	Ray açıklığı	2500          mm
6	Ana makinenin hareket hızı	0,5~４   m/dak
7	Hidrolik sistemin çalışma basıncı	12 MPa
8	Yan silindirin maksimum basıncı	15t×2
9	Üst silindirin maksimum basıncı	21t×2
10	Sürüş modu	Çift taraflı değişken frekanslı sürücü

Özellik ve Uygulama

XXZ15Kutu kiriş birleştirme makineleriaşağıdaki avantajlara sahiptir:
Kutu kiriş (kolon), "U" şeklinde bir kiriş ve nokta kaynağıyla şekillendirilmiş bir kapak plakasından oluşur. Montaj sırasında iş parçası sabittir, ana makine bölümler halinde hareket eder ve bağlama tertibatı modu gerektiği gibi konumlandırılır.

İlk olarak, montaj makinesinin taşıma silindiri tablasına kaynaklanmış "U-şekilli" noktayı kaldırın veya önceki "U-şekilli" montaj istasyonundan bu istasyona taşıyın. Daha sonra, üst kapak plakasını çizim gerekliliklerine göre "U-şekilli" üzerine kaldırın ve bunu ana bilgisayar tarafı presleme cihazı ve üst presleme cihazı olarak kullanın. Tüm iş parçasının montajını tamamlamak için üst kapak plakasına bastırın ve nokta kaynağı yapın. Bir iş parçasının uzunluktaki bölümlerinin montajı, ana makinenin hareketli konumuyla sağlanır. Birleştirilen iş parçası, daha sonraki işlemler için taşıma silindiri tablası tarafından bir sonraki işleme gönderilir.
(Buradaki manuel CO2 MIG kaynak makineleri Kullanıcı tarafından sağlanmaktadır. Manuel kaynak makineleri Satıcı/tedarikçinin tedarik aralığında değildir)

Kullanıcıların fabrikasında kurulu kutu kiriş montaj makineleri

Çelik levhadan kaynaklı Kutu kirişi nasıl üretilir?

Plakalardan H kirişe ve son muayeneye kadar üretimin üretim akış şeması aşağıdadır.
Üretim akış şeması
