Kutu Kiriş Esw Elektroslag Kaynak Makinaları

JINFENG WELDCUT, 1 yıl garanti verecekKutu kiriş ESW elektroslag kaynak makineleri. Kutu kiriş üretim hatlarının ana elektrik elemanları dünyaca ünlü markalardan seçilmiş olup, Kullanıcıların Çin'den uzak mesafelere gitmeden parçaları yerel olarak bulmasını kolaylaştıracaktır.Kutu kiriş ESW elektroslag kaynak makineleriÇelik yapılar, çelik konstrüksiyonlar ve yüksek binalardan son kullanıcıların verimliliğini artıran en gelişmiş ve yüksek verimli ekipmanlardır.

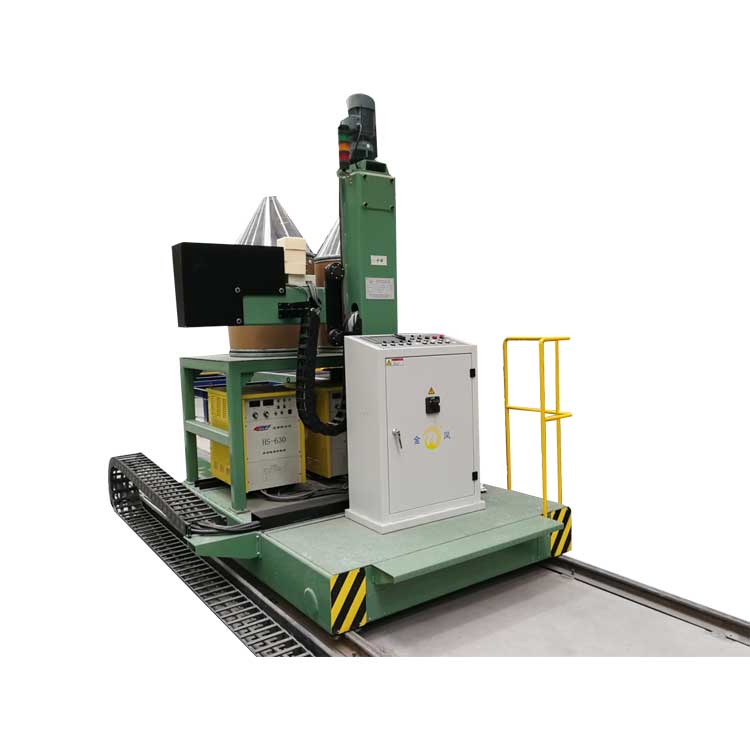

Yapı görünümü

Özellikler

HAYIR.	MODELİ	XZHB15	XZM2016
1	Kutu ışın genişliği	□300～□1500  mm	300~2000mm
2	Kutu ışın yüksekliği	□300～□1500  mm	300~1600mm
3	Kutu ışın uzunluğu	6000~15000 mm	4000~15000mm
4	Ray uzunluğu	17000mm (aynı rayları paylaşan 2 makine)	20000mm
5	Ray açıklığı	1400mm	3500mm
6	Kiriş kaldırma hızı	1380 mm/dak	1600mm
7	Boyuna seyahat hızı	800~4500 mm/dak	800~4500 mm/dak
8	Kaynak formu	Tel sarf malzemesi tipi, Meme sarf malzemesi türü	Tel sarf malzemesi tipi, Meme sarf malzemesi türü
9	Sürüş modu	Çift sürücü
10	Kontrol yolu	Değişken frekanslı kademesiz hız ayarı

Özellik ve Uygulama

Kutu kiriş ESW elektroslag kaynak makineleriJinfeng Kaynak ve Kesme Şirketi tarafından çelik yapı endüstrisi için piyasaya sürülen mükemmel bir üründür. Kutu kirişinin kaynağı için özel olarak tasarlanmış özel bir kaynak ekipmanıdır. Kutu kiriş imalatı sırasında yeterli sağlamlık ve burulma direncini sağlamak için, saptırma plakaları (yani daha sert plakalar) genellikle kutu kirişinin iç kısmına kaynak yapılır. Bu makine, kutu kirişinin dış plakası ile iç saptırma plakaları arasındaki kaynakların kaynaklanması için özel bir ekipmandır. Ekipman aşağıdaki avantajlara sahiptir:

1.1. Aynı bölme plakasının iki kaynağını eşzamanlı olarak kaynaklayabilen iki set elektroslag kaynak sistemi donatılmıştır;

1.2. Makinenin ilerleme hızı, elektroslag kaynak deliklerinin hızlı ve doğru konumlandırılmasına olanak sağlayan yüksek ve düşük hızlara bölünmüştür;
1.3. Konsol kirişi genel olarak kaldırma ve indirme için kullanılır ve kolonla temas noktasında esnek ve stabil olan dikey bir kılavuz mekanizması vardır;
Çapraz kaydırma mekanizması, kaynak sapmasını önlemek için elektroslag kaynağı sırasında kaynak tabancasının konumunu ayarlayabilir;
1.5. Yüksek derecede otomasyon, güvenilir çalışma, basit yapı, uygun işletme ve bakım.

Kullanıcıların fabrikasında kurulu kutu kirişli ESW elektroslag kaynak makineleri

Çelik levhadan kaynaklı Kutu kirişi nasıl üretilir?

Plakalardan H kirişe ve son muayeneye kadar üretimin üretim akış şeması aşağıdadır.
Üretim akış şeması
