Kutu Kiriş Kaynak Hatları

JINFENG WELDCUT, 1 yıl garanti verecekKutu kiriş kaynak hatları. Box kiriş imalatlarının ana elektrik elemanları dünyaca ünlü markalardan seçilerek kullanıcıların Çin'den uzak mesafelere gitmeden parçaları yerel olarak bulmasını kolaylaştıracaktır. X15 OtomatikKutu kiriş kaynak hatlarıFarklı sektörlerdeki Son kullanıcıların verimliliğini artırmaya yönelik en gelişmiş ve yüksek otomasyonlu üretim hatlarıdır.

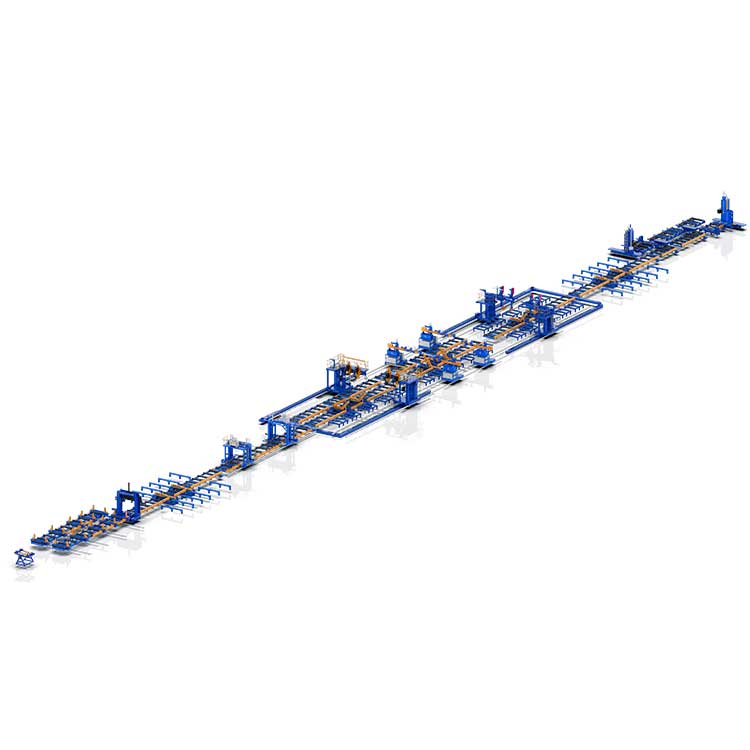

Yapı görünümü

Özellikler

Modeli	X12	X15
Kutu kiriş boyutu	300-1200mm	300-1500mm
Plaka kalınlığı	10-60mm	10-60mm
Kutu ışın uzunluğu	6000-15000mm	6000-15000mm
Kutu kirişinin maksimum ağırlığı	≤30t (15000mm)	≤30t(15000mm)
Kaynak türleri	1-Manuel olarak CO2/MAG ile punto kaynağı
	2- Otomatik modda CO2/MAG ile arka kaynak
	3- Otomatikte elektro cüruf kaynağı (ESW)
	4- SAW ile tam kaynak (tozaltı kaynağı)
Bölme montaj makinesi	1 takım
Kutu kiriş birleştirme makinesi	2 takım (biri U tipi montaj için, biri kutu montajı için)
Elektro-cüruf kaynak makinesi	2 takım, tel sarf malzemesi tipi
CO2/MAG arka kaynak makinesi	2 takım
CO2/MAG dolum kaynak makinesi	2 takım
Tozaltı kaynak makinesi	2 takım, tandem ark kaynağı teknolojisi
Uç yüz freze makinesi	1 takım
Işın yüzgeci 180° devrilme	2 takım (4 adet), Yükleme 15 Ton / takım
Işın yüzgeci 180° devrilme	5 takım (10 adet), Yükleme 30 Ton / takım
Çelik araba	1 takım (3 adet), Yükleme 30 Ton/set
Makaralı masalar	~160 metre
MES için veri toplamayı destekleyin

Özellik ve Uygulama

1.X15Kutu kiriş kaynak hatlarıKaynaklı Kutu kiriş kolonlarının daha az işçi ve daha az vinçle üretilmesini sağlayan yüksek otomasyonlu üretim hatlarıdır.
2. Hat, MES sistemi ile tam entegrasyon sağlayabilir ve üst bilgisayar ile kontrol sistemi arasındaki gerçek zamanlı iletişimi tamamlayabilir, ekipmanın veri toplamasını tamamlayabilir, toplanan tüm verileri fabrika MES sistemine (veya üst merkezi) yükleyebilir kontrol sistemi) ve bilgi aktarımının zamanında ve etkili olmasını sağlar.
3. Tasarım ve koruma, ilgili ulusal standartların ve çevre korumanın gerekliliklerini karşılamalıdır; Ekipman güvenliği ve koruyucu cihazlar ilgili endüstriyel standartları karşılamalıdır;
4.BuKutu kiriş kaynak hatlarıçelik konstrüksiyon ve çelik yapılarda, çelik konstrüksiyon binaları, yüksek seviyeli binalar ve çelik yapılar veya köprüler vb. için Kutu kirişli kolonların kaynaklanması için yaygın olarak kullanılmaktadır.
5. Kaynak ekipmanlarının esnek tasarımı, her marka kaynak güç kaynağının desteklenmesine olanak sağlar.
6. CE, ECA sertifikalı mevcuttur.
7. Bu hat, herhangi bir alet veya ekipman değiştirmeden, hafif hizmet kirişinden, büyük kalınlıkta çok ağır hizmet kirişine kadar üretim sağlar.
8. Montajdan uç tarafa bakan tüm işleme kadar, başlangıçta yükleme ve sonda boşaltma dışında herhangi bir vince gerek yoktur, bu da vinç kullanma riskini büyük ölçüde azaltır.

Kaynaklı kutu kiriş üretimi için tüm üretim hattını kuracak makine ve ekipmanların listesi:

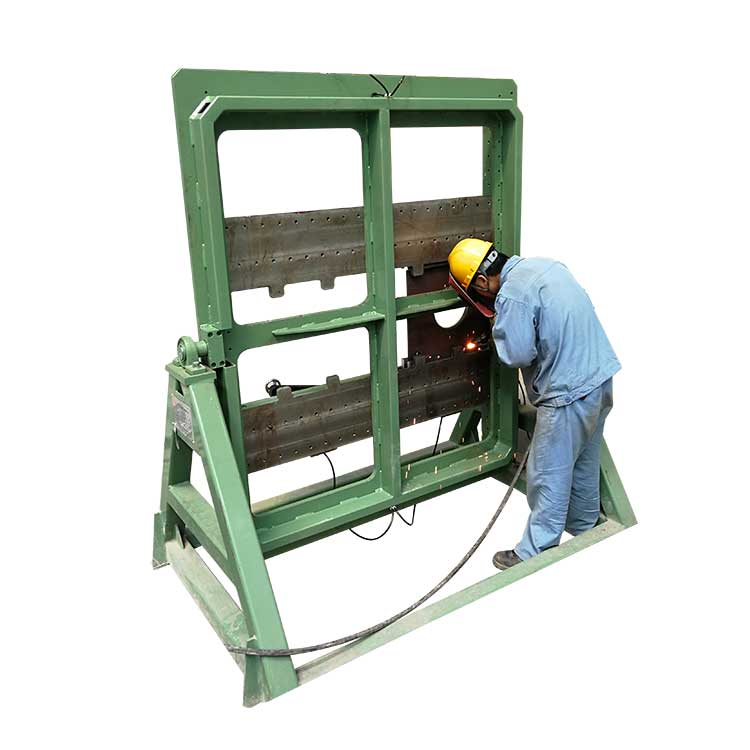

1-Bölme montaj makinesi
Bu makine, takviye kaburga plakasının kutu kirişinin iç boşluğuna montajı ve konumlandırılması kaynağı için özel bir ekipmandır. Kutu kiriş iş parçasını üreten çelik yapı işletmelerinin iş yoğunluğunu azaltmak ve iş verimliliğini artırmak amacıyla tercih ettiği üründür.

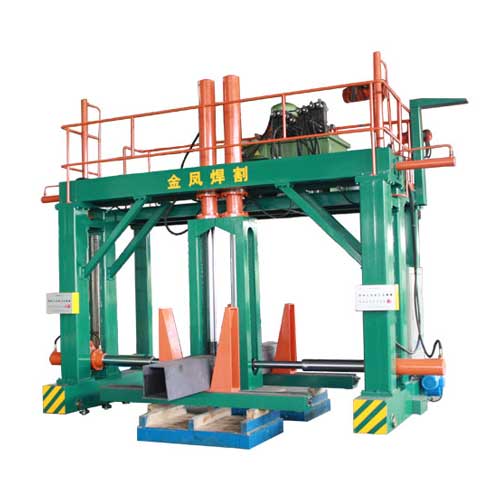

2 Kutulu kiriş birleştirme makinesi
Kutu montaj makinesi, esas olarak kutu kiriş (kolon) iş parçasının montajını tamamlayan kutu kiriş (kolon) üretimi için temel ekipmandır. Bu makine çelik yapı işletmelerinin kutu kiriş üretmesi için gerekli ekipmanlardan biridir.
U tipi montaj için tek makine.
Bir makine Kutu tipi montaj içindir.

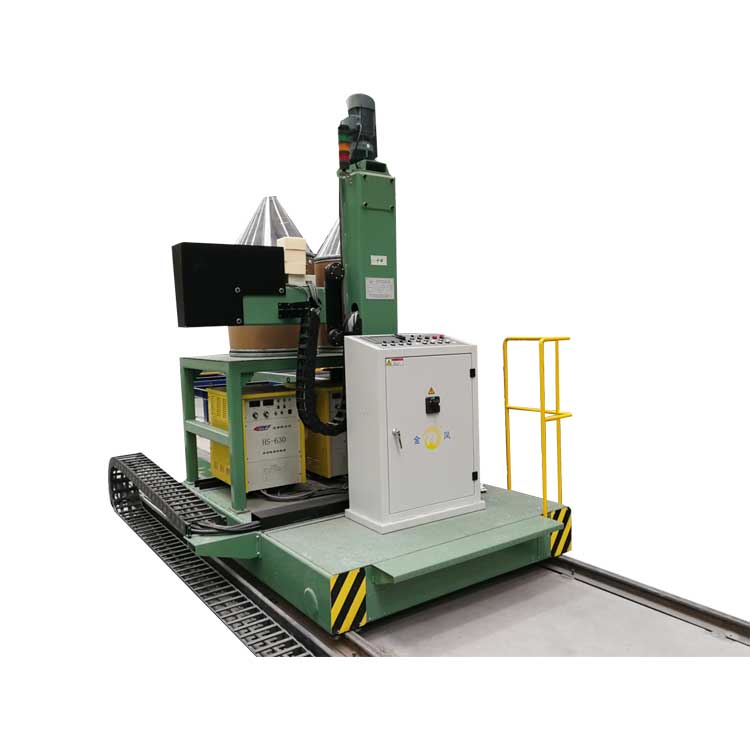

3-Elektro-cüruf kaynak makinası
XZHB15 konsol elektroslag kaynak makinesi, Jinfeng Kaynak ve Kesme Şirketi tarafından çelik yapı endüstrisi için piyasaya sürülen mükemmel bir üründür. Kutu kirişinin kaynağı için özel olarak tasarlanmış özel bir kaynak ekipmanıdır. Kutu kiriş imalatı sırasında yeterli sağlamlık ve burulma direncini sağlamak için, saptırma plakaları (yani daha sert plakalar) genellikle kutu kirişinin iç kısmına kaynak yapılır. Bu makine, kutu kirişinin dış plakası ile iç saptırma plakaları arasındaki kaynakların kaynaklanması için özel bir ekipmandır.

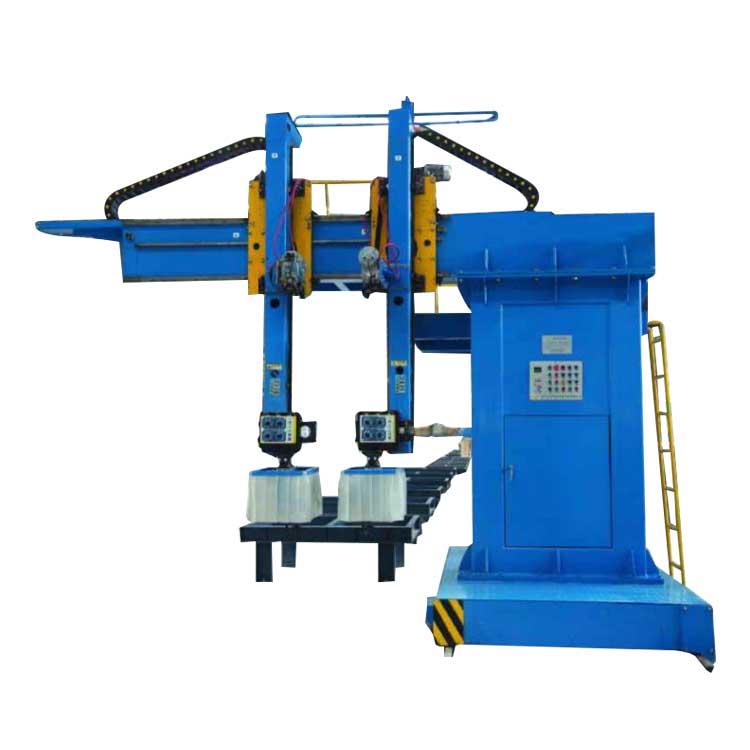

4-CO2/MAG arka kaynak makinesi
XQHB15L serisi kutu kiriş konsol gaz korumalı kaynak makinesi, firmamız tarafından pazar talebine ve çelik yapı ekipmanı geliştirmede uzun yıllara dayanan deneyime dayanarak piyasaya sürülen, kutu kirişin (kolon) destek kaynağı ve destek sonrası dolgu kaynağı için özel olarak tasarlanmış özel bir kaynak ekipmanıdır. .

5-CO2/MAG dolum kaynak makinesi
XQHB15 serisi kutu kirişli konsol gaz korumalı kaynak makinesi, firmamız tarafından pazar talebine ve çelik yapı ekipmanlarının geliştirilmesinde uzun yıllara dayanan deneyime dayanarak piyasaya sürülen, kutu kirişin (kolon) destek kaynağı ve destek sonrası dolgu kaynağı için özel olarak tasarlanmış özel bir kaynak ekipmanıdır. .

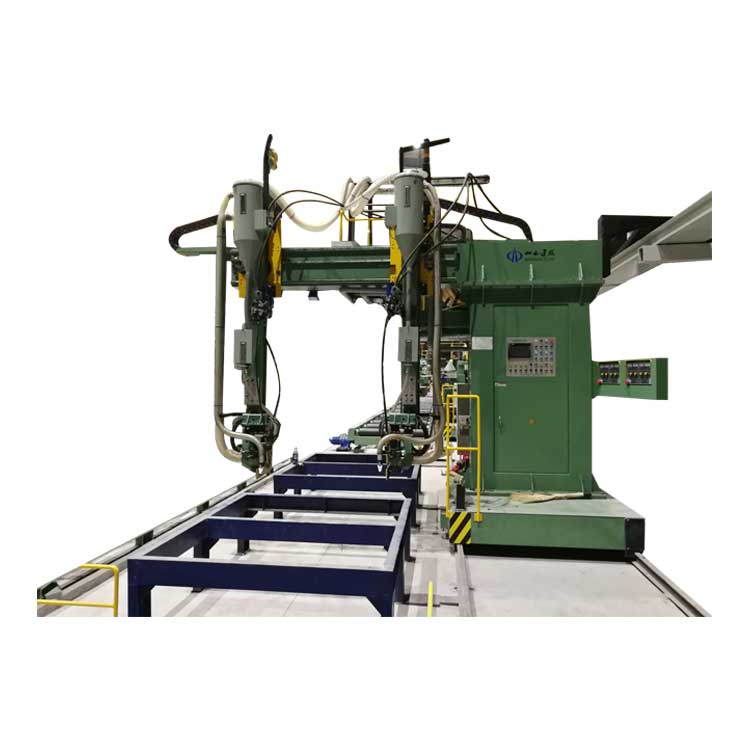

6-Tozaltı kaynak makinası
XMHB15 kutu kirişli konsol tozaltı kaynak makinesi, Jinfeng Kaynak ve Kesme Şirketi tarafından çelik yapı endüstrisi için piyasaya sürülen mükemmel bir üründür. Büyük ve orta büyüklükteki kutu kirişlerin (kolonların) kaynağı için özel olarak tasarlanmış özel bir kaynak ekipmanıdır. Yıllar geçtikçe sürekli optimizasyon ve iyileştirmenin ardından performans daha mükemmel hale geldi.

7-Uç yüz freze makinesi
Ekonomik inşaatın hızla gelişmesiyle birlikte inşaat, köprü ve diğer endüstriler, çelik yapı mühendisliğinin kalitesine yönelik giderek daha katı gereksinimlere sahip oluyor. H-kiriş, kutu kiriş ve kolonun alın bağlantısı ve ince parçalar ile iş parçasının uç yüzünün işlenmesi önemli bir süreç haline geldi. Uç yüz işleme yalnızca iş parçasının kalitesini büyük ölçüde artırmakla kalmaz, aynı zamanda sahadaki kurulum ve inşaat hatalarını azaltır, inşaat süresini kısaltır ve sahadaki inşaat verimliliğini artırır. Aynı zamanda çelik yapı işletmelerine daha iyi ekonomik faydalar sağlar. Çelik yapı işletmelerinin fiili işleme durumuna göre firmamız, uluslararası alanda benzer ürünlerin avantajlarını benimsiyor ve pazar talebini karşılamak için zamanında yeni ürünler piyasaya sürüyor. Sadece çelik yapı endüstrisinde kullanılmaz, aynı zamanda köprü, elektrik, petrol, petrokimya ve diğer makine imalat endüstrilerinde yaygın olarak kullanılan genel ekipman olarak da kullanılabilir.


8 ışınlı kanatçık 180° devrilme
Bir tarafa kaynak yapılmış iş parçalarının döndürülmesi için iki adet hareketli 180° hidrolik kiriş kanadı kullanılır. Çalışırken, iş parçasını silindir tablasından veya iş parçası rafından kaldırın ve redüktör, iş parçasını silindir tablasının veya iş parçası rafının yan tarafına hareket ettirmek için iki kiriş paletini eşzamanlı olarak hareket edecek şekilde çalıştırır ve ardından iki hidrolik silindir iki kolu eşzamanlı olarak dönecek şekilde hareket ettirin, iş parçasını devirdikten sonra silindir tablasının veya iş parçası rafının ortasına taşıyın ve ardından iş parçasını bir sonraki işleme veya kaynağa taşıyın.
Fiili duruma göre, kısa huzmeyi çevirmek için iki parça ayrı ayrı grup olarak kullanılabilir. Aynı zamanda uzun kirişlerin devrilmesi için 4 parça tek grupta birleştirilebilir. Yüksek esneklik ve verimlilik.


Işın yüzgeçlerinin çalışma akış şeması:

9-Çelik araba
Bu ekipman esas olarak iş parçasını taşıma silindiri tablasından veya diğer ekipmandan işlenecek ekipmana taşımak için üretim sürecini koordine etmek için kullanılır. Çelik arabanın esas olarak iki hareket işlevi vardır: yürüme ve kaldırma. İş parçasının yer değiştirmesi manipülasyon ve kontrol yoluyla tamamlanabilir. Ekipman basit bir yapıya, rahat çalışmaya ve kararlı çalışmaya sahiptir. Makine, maksimum 30 ton yük ile ağır hizmet tipi tasarımı benimser;


10-Makaralı masalar
Esas olarak iş parçalarını kutu kirişinin montajından kaynağın tamamlanmasına, uç kaplamaya kadar taşımak için kullanılır.

Çelik levhadan kaynaklı Kutu kirişi nasıl üretilir?

Plakalardan H kirişe ve son muayeneye kadar üretimin üretim akış şeması aşağıdadır.
Üretim akış şeması


Kullanıcıların fabrikasında kurulan kutu kirişli kaynak hatları
