Işın paletleri

Işın paletleri, uygun fiyata sahip kiriş paletleri profesyonel Çin üreticisi ve tedarikçisi olan Jinfeng Weldcut tarafından üretilen kutu kirişini üretmek için yüksek performanslı ekipmandır. Işın paletleri, kirişlerin hareket ettirilmesi ve kutu ışınları üretimi için kirişlerin devrilmesi için daha fazla güvenlik ve yüksek verimlilik sağlar.
Jinfeng Weldcut, ışın paletleri için 1 yıl garantili olacak. Kutu ışın üretim hatlarının ana elektrik unsurları, dünyaca ünlü markadan seçilmiştir, bu da kullanıcıların Çin'den uzun mesafeden geçmeden yerel parçaları bulmaları için daha uygun hale getirecektir. Işın paletleri, çelik yapılar, çelik yapı ve yüksek binadan son kullanıcıların üretkenliğini arttırmak için en gelişmiş ve yüksek verimli ekipmanlardır.

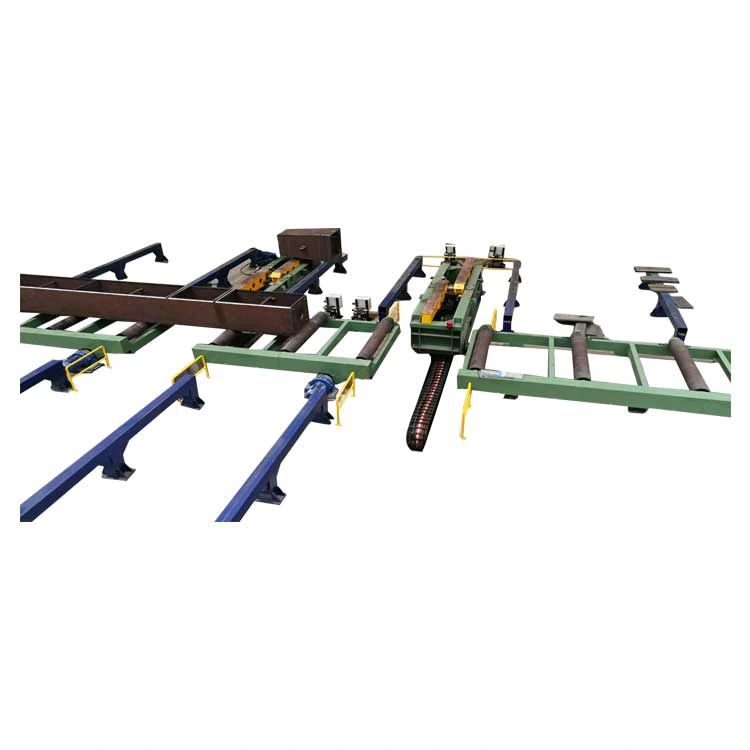

Yapı Görünümü

Ekipman kullanımı

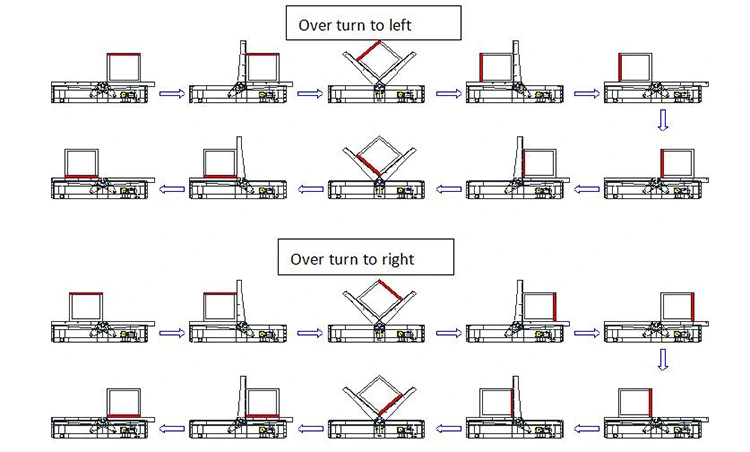

Her bir sette, esas olarak bir tarafta kaynak yaptıktan sonra iş parçalarını aşırı çevirmek için kullanılan iki PC hareketli 180 ° hidrolik ışın paletleri sağlanır. Çalışırken, iş parçasını silindir masasından veya iş parçası rafından uzaklaştırın ve redüktör, iş parçasını silindir masasının veya iş parçası rafının yanına taşımak için iki devrilme braketini senkronize olarak hareket ettirir. Daha sonra, iki hidrolik silindir iki L şekilli kolu eşzamanlı olarak döndürmek için sürer. İş parçası devrildikten sonra, silindir masasının veya iş parçası rafının ortasına taşınır ve iş parçası bir sonraki işleme taşınır veya kaynaklanmıştır.

Ana teknik parametreler

Performans özellikleri

Ekipman bir ana makine, bir hidrolik sistem ve bir elektrik kontrol sisteminden oluşur. Aynı anda devirmek ve hareket etmek için iki ışın paletinden oluşan bir grup kullanılır. İki ışın paletinin çevirme işlemi, eğilme işlemi sırasında her bir devrilme kolunun eşzamanlı olarak dönmesini sağlamak için gelişmiş hidrolik senkronizasyon vanaları tarafından kontrol edilir. İş parçasının 90 ° cirosunu elde etmek için iş parçasının ciro sürecini manuel olarak kontrol edin.
3.2 Her ışın paletleri, "L" tipi dönen kolu döndürmek için bir dizi standart hidrolik mühendislik silindiri kullanır, bu da iş parçasını ters çevirebilir. Ciro braketinde bir hız azaltıcı ve bir yürüyüş tekerleği düzenlenir ve ciro braketinin hareketli bir fonksiyona sahip olmasını sağlar.
3.3 Ekipman hidrolik olarak çalışılmalı ve mekanik olarak tahrik edilen devrilme makinelerine kıyasla darbe direnci, kararlı devirme ve düşük arıza oranının özelliklerine sahip olmalıdır. İş parçasını 90 º çevirmek için kullanılabilir, aynı zamanda farklı istasyonlar arasında hareket etmek için kaldırılabilir. Geleneksel zincir ciro makinelerine kıyasla, sadece iş istasyonu kapalı değil, iş parçasının içeri ve dışarı kaldırılmasını ve taşınmasını kolaylaştırmakla kalmaz, aynı zamanda genel boyutlar, özellikle yükseklik boyutları büyük ölçüde azalır ve operasyon güvenli ve güvenilirdir. İki set bağlantı kontrolü, çalıştırılması kolay, güvenli ve güvenilir bir grup.

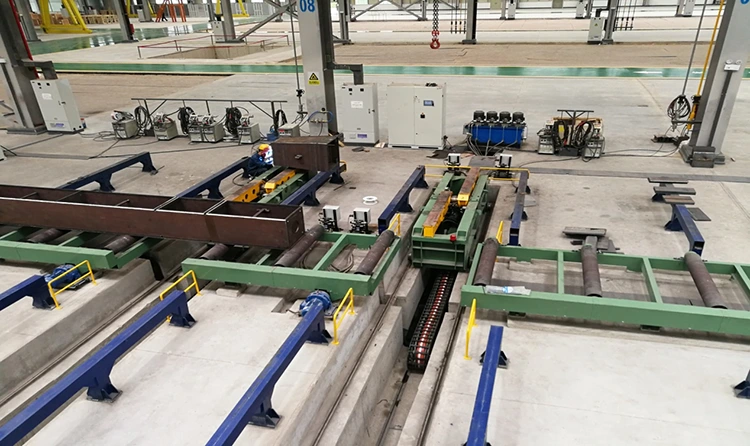

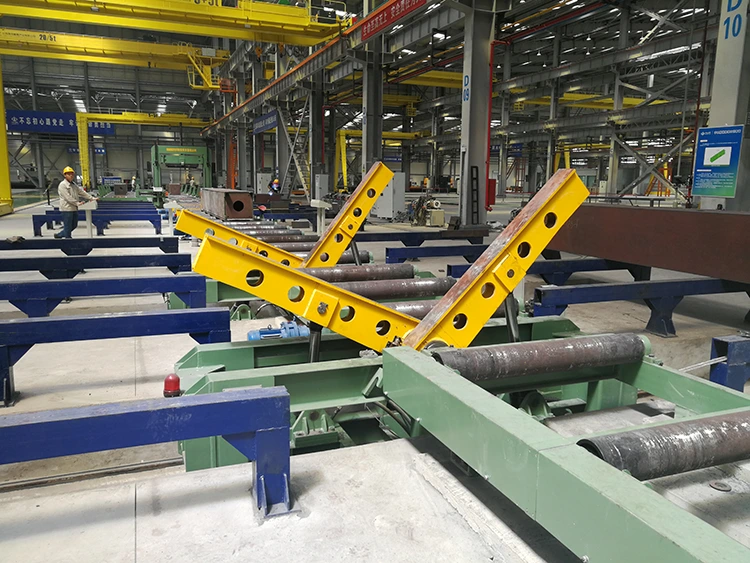

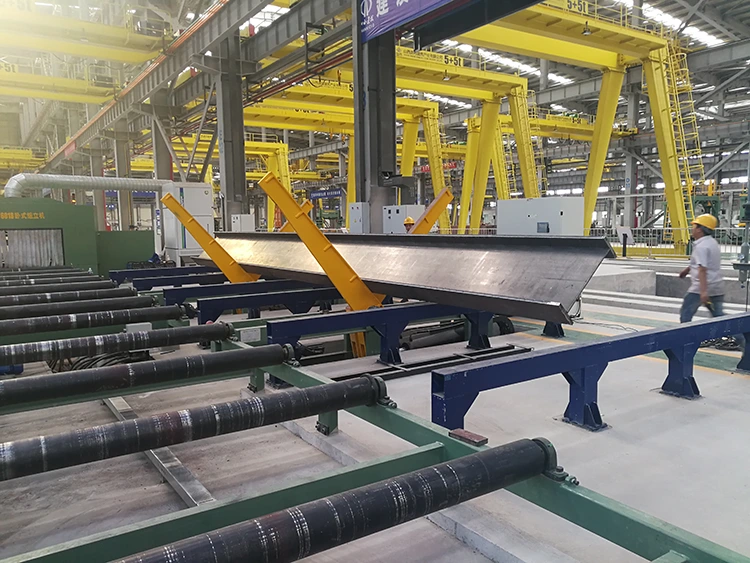

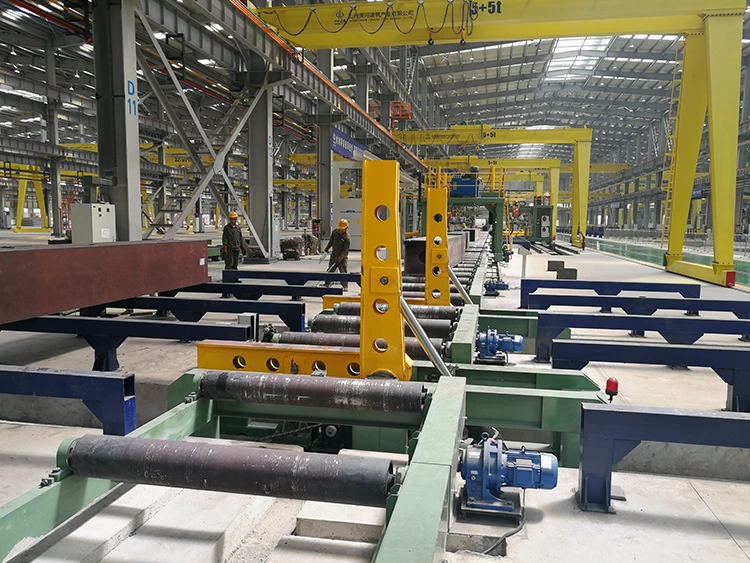

Kullanıcıların fabrikasına yüklü ışın paletleri
