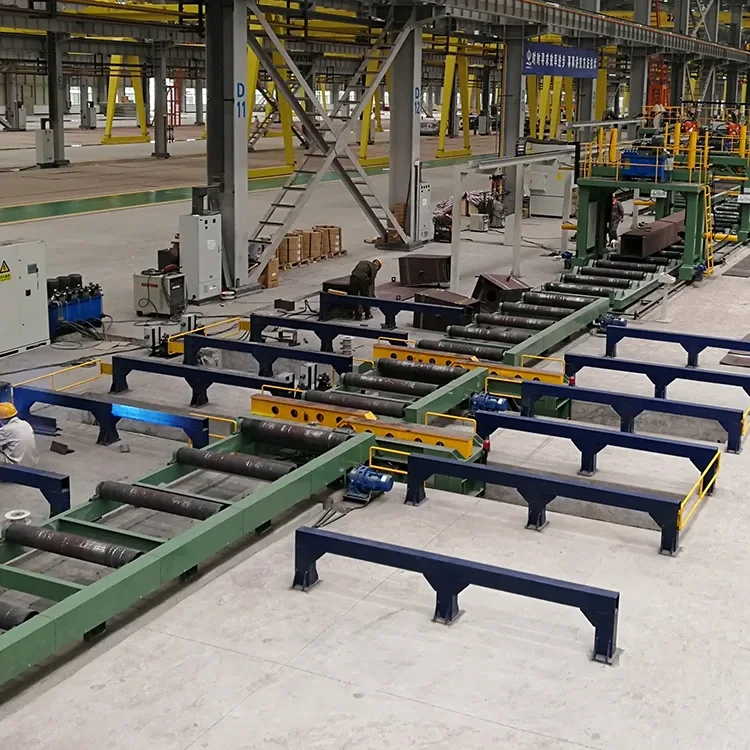

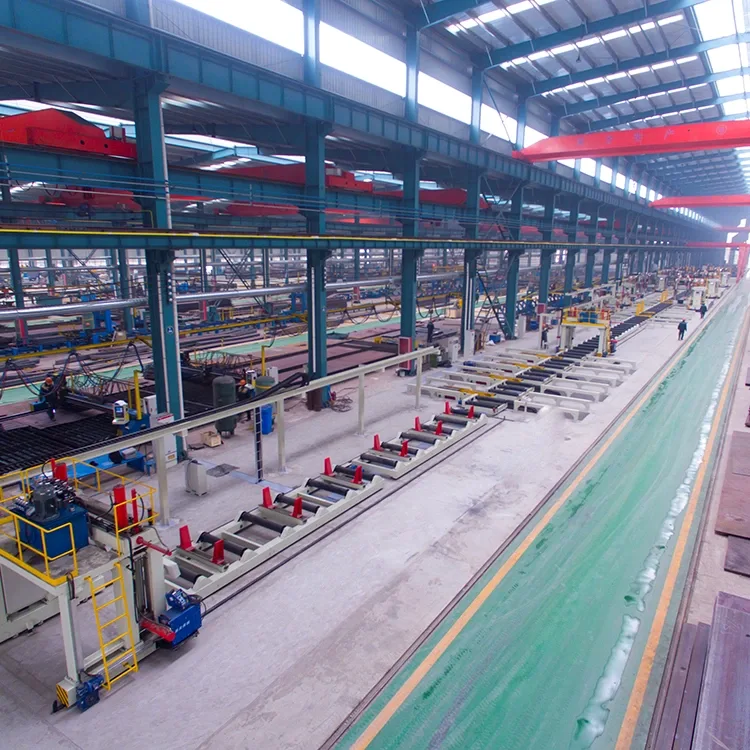

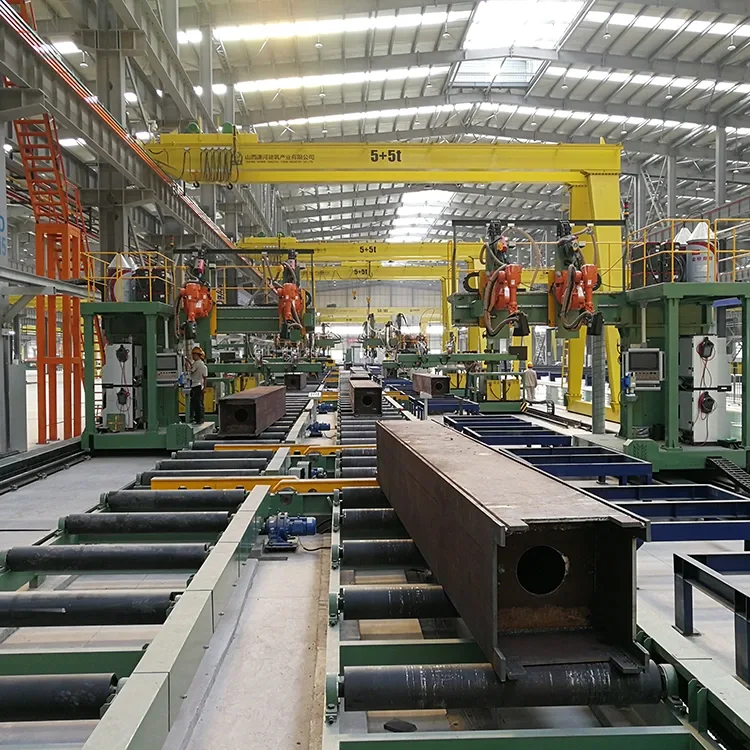

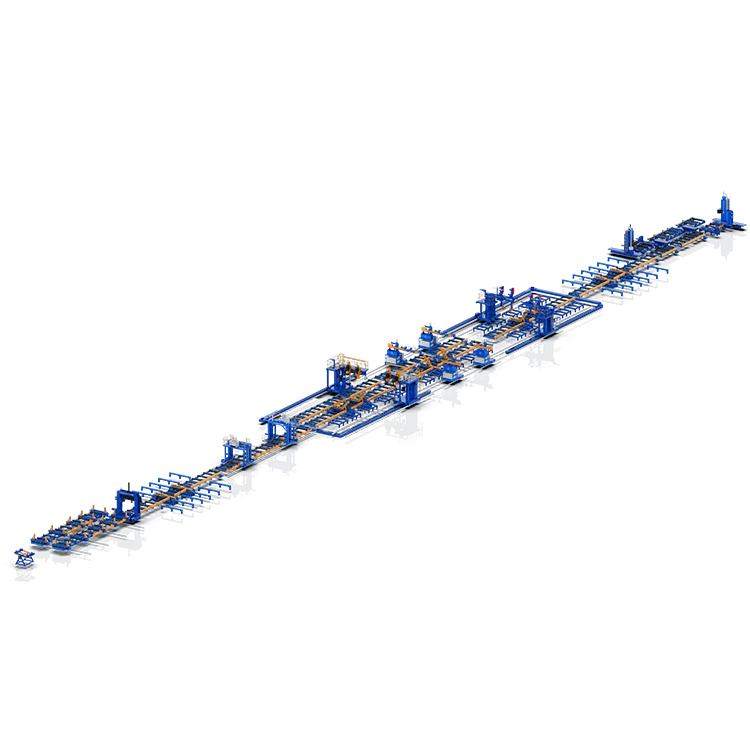

Kutu sütunu kaynak hatları

Jinfeng Weldcut, TheBox sütunu kaynak hatları için 1 yıl garantili olacak. The Book sütun yapımlarının ana elektrik unsurları, dünyaca ünlü markadan seçilmiştir, bu da kullanıcıların Çin'den uzun mesafeden geçmeden yerel parçaları bulmaları için daha uygun hale getirecektir. X15 Otomatik Kutu Sütun Kaynak Hatları, farklı endüstrilerden son kullanıcıların verimliliğini artırmak için en gelişmiş ve yüksek otomasyon üretim hatlarıdır.

Spesifikasyonlar

Özellik ve uygulama

1. X15 kutu sütunu kaynak hatları, daha az işçi ve daha az vinçli kaynaklı kutu sütun sütunlarını üretmek için yüksek otomasyon üretim hatlarıdır.

2. Çizgi, MES sistemi ile tamamen entegrasyon olabilir ve üst bilgisayar ve kontrol sistemi arasındaki gerçek zamanlı iletişimi tamamlayabilir, ekipmanın veri toplamasını tamamlayabilir, toplanan tüm verileri fabrika MES sistemine (veya üst merkezi kontrol sistemine) yükleyebilir ve bilgi iletiminin zamansallığını ve etkinliğini sağlayın.

3. Tasarım ve koruma, ilgili ulusal standartların ve çevre korumasının gereksinimlerini karşılamalıdır; Ekipman güvenliği ve koruyucu cihazlar ilgili endüstriyel standartları karşılamalıdır;

4. Bu kutu sütun kaynak hatları, çelik yapı ve çelik yapılarda, çelik yapı binası, üst düzey bina ve çelik yapılar veya köprüler vb. İçin kaynak kutusu sütunları için yaygın olarak kullanılmaktadır.

5. Kaynak ekipmanının esnek tasarımı, kaynak güç kaynaklarının markalarını desteklemeye izin verir.

6. CE, ECA sertifikalı mevcuttur.

7. Bu çizgi, herhangi bir alet veya ekipmanı değiştirmeden büyük kalınlığa sahip çok ağır hizmet ışına kadar hafif hizmet ışınından üretim sağlar.

8. Montajdan sonuna kadar tüm işlemeye kadar, başlangıçtaki yükleme ve sonunda boşaltma dışında vinç kullanma riskini büyük ölçüde azaltan vinçlere gerek yoktur.

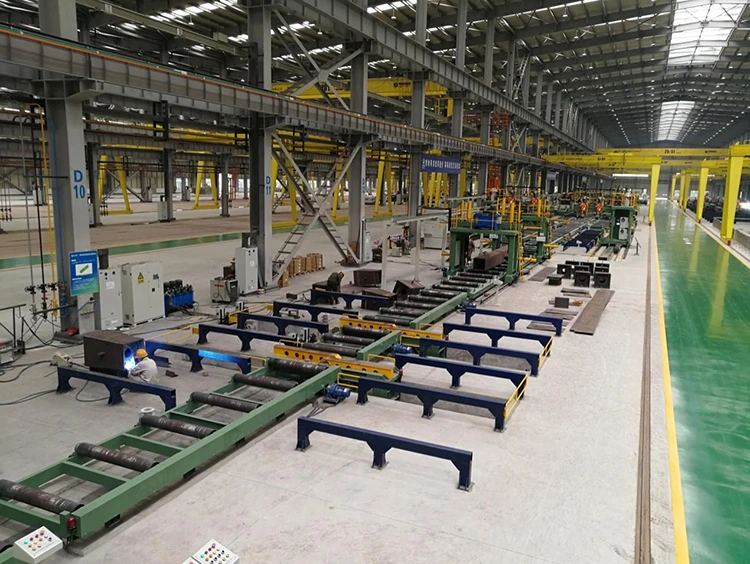

Kaynaklı kutu kiriş üretmek için bir tüm üretim hattı oluşturmak için makinelerin ve ekipman listesi:

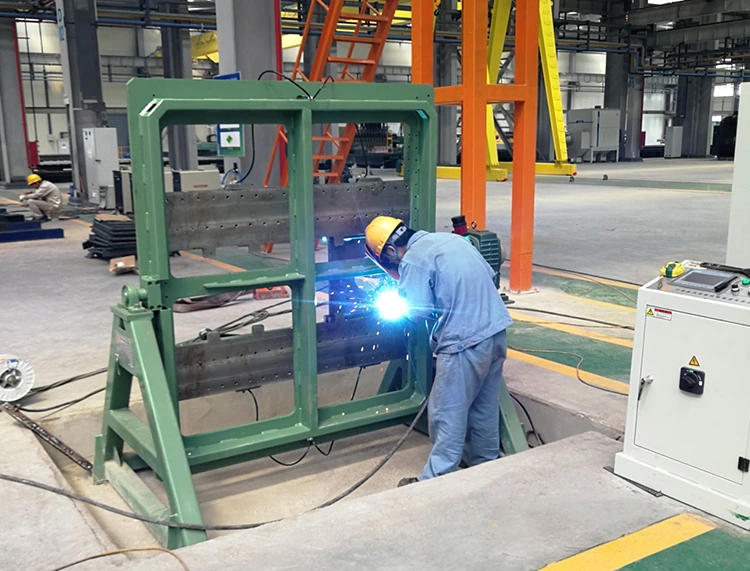

1- Dövme Montaj Makinesi

Bu makine, takviyeli kaburga plakasının montaj ve konumlandırma kaynağı için özel bir ekipmandır. İşgücü yoğunluğunu azaltmak ve iş verimliliğini artırmak için TheBox sütunu iş parçası üreten çelik yapı işletmeleri için tercih edilen üründür.

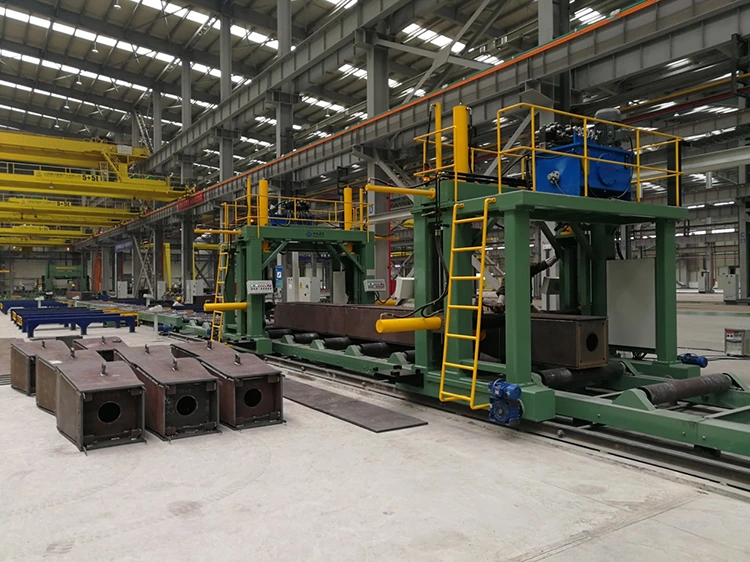

2- Kutu Sütun Montaj Makinesi

Kutu sütunu düzenleme makinesi, esas olarak kutu sütunu (sütun) iş parçasının montajını tamamlayan kutu sütunu (sütun) üretimi için temel ekipmandır. Bu makine, çelik yapı işletmelerinin kutu kirişleri üretmesi için gerekli ekipmanlardan biridir.

U tipi montaj için bir makine.

Bir makine kutu tipi montaj içindir.

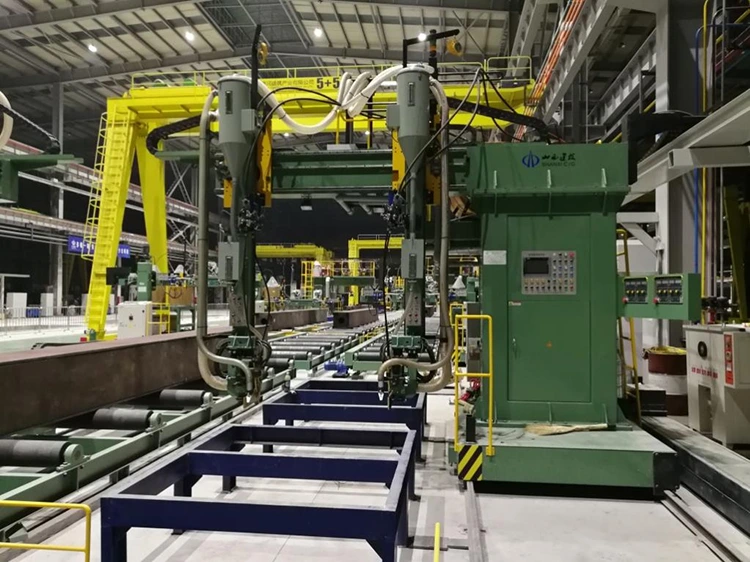

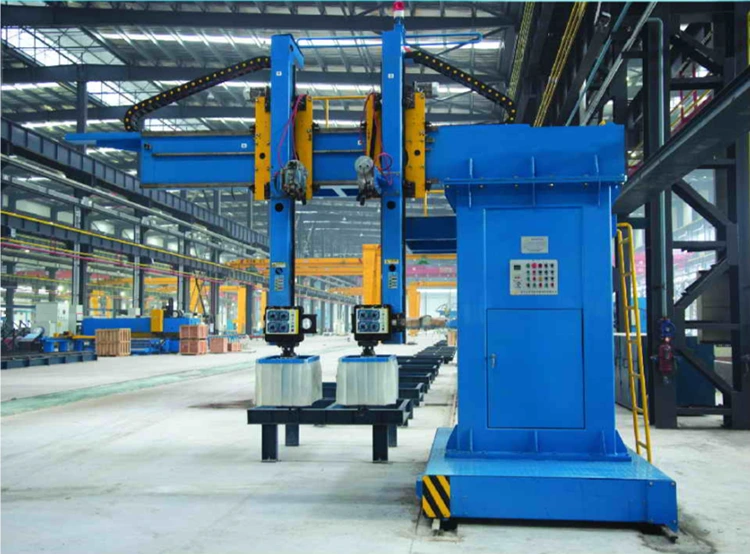

3- Elektro-Tasta Kaynak Makinesi

XZHB15 Konsol Electroslag Kaynak Makinesi, çelik yapı endüstrisi için Jinfeng Welding ve Cutting Company tarafından başlatılan mükemmel bir üründür. Kaynak kutusu sütunu için özel olarak tasarlanmış özel bir kaynak ekipmanıdır. Kutu sütunu üretimi sırasında yeterli sertlik ve burulma direncini sağlamak için, genellikle kutu kolonunun içine kaynaklanır (yani daha sert plakalar). Bu makine, kutu sütununun dış plakası ile iç bölmeler arasındaki kaynakları kaynaklamak için özel bir ekipmandır.

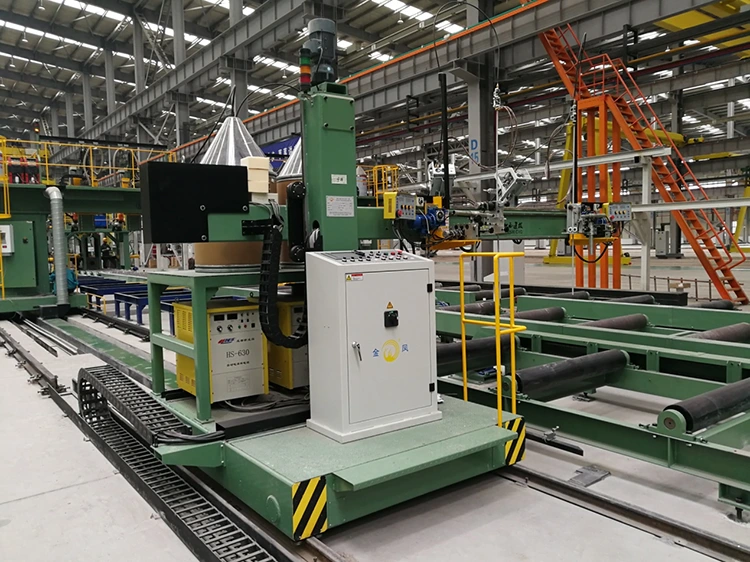

4- CO2/MAG Geri Kaynak Makinesi

XQHB15L Serisi Kutu Sütunu Konsol Gaz Korumalı Kaynak Makinesi, şirketimiz tarafından piyasa talebi ve çelik yapı ekipmanlarının geliştirilmesinde deneyime dayalı olarak başlatılan destekten sonra kutu sütununun (sütun) ve doldurma kaynağının desteklenmesi için özel olarak tasarlanmış özel bir kaynak ekipmanıdır.

5- CO2/MAG Dolgu Kaynak Makinesi

XQHB15 Serisi Kutu Sütunu Konsol Gaz Korumalı Kaynak Makinesi, şirketimiz tarafından piyasa talebi ve çelik yapı ekipmanlarının geliştirilmesinde deneyime dayalı olarak başlatılan destekten sonra kutu sütununun (sütun) ve doldurma kaynağının desteklenmesi için özel olarak tasarlanmış özel bir kaynak ekipmanıdır.

6- su altındaki ark kaynak makinesi

XMHB15 Box Kiriş Konsol Submerged Arc Kaynak Makinesi, çelik yapı endüstrisi için Jinfeng Welding ve Cutting Company tarafından başlatılan mükemmel bir üründür. Büyük ve orta boy kutu sütunlarını (sütunlar) kaynaklamak için özel olarak tasarlanmış özel bir kaynak ekipmanıdır. Yıllar boyunca, sürekli optimizasyon ve iyileştirme sonrasında performans daha mükemmel hale geldi.

7- Uç Yüz Freze Makinesi

Ekonomik inşaat, inşaat, köprü ve diğer endüstrilerin hızlı gelişimi ile çelik yapı mühendisliğinin kalitesi için giderek daha katı gereksinimlere sahiptir. H-ışını, kutu sütunu ve sütun ve ince parçaların popo eklemi ve iş parçasının uç yüz işlemesi önemli bir süreç haline gelmiştir. Son yüz işleme sadece iş parçasının kalitesini büyük ölçüde artırmakla kalmaz, yerinde kurulum ve inşaat hatalarını azaltır, inşaat süresini kısaltır ve yerinde inşaat verimliliğini artırır. Ayrıca çelik yapı işletmelerine daha iyi ekonomik faydalar sağlar. Çelik yapı işletmelerinin gerçek işleme durumuna göre, şirketimiz uluslararası alanda benzer ürünlerin avantajlarını emiyor ve piyasa talebini karşılamak için zamanında yeni ürünler başlattı. Sadece çelik yapı endüstrisinde kullanılmakla kalmaz, aynı zamanda köprü, elektrik gücü, petrol, petrokimya ve diğer makine imalat endüstrilerinde yaygın olarak kullanılan genel ekipman olarak da kullanılabilir.

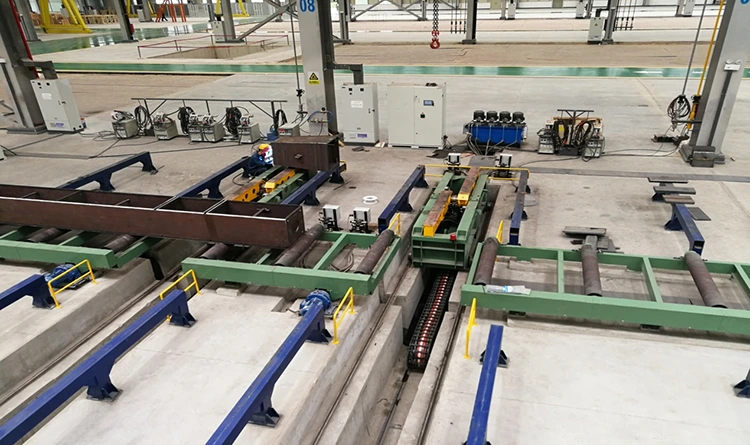

8- Işın Flipper 180 ° devrilme

Bir tarafa kaynaklanmış iş parçalarının dönüşü için iki mobil 180 ° hidrolik ışın paletleri kullanılır. Çalışırken, iş parçasını silindir masasından veya iş parçası rafından uzaklaştırın ve redüktör, iki ışın paletini, iş parçasını silindir tablosunun veya iş parçası rafının yanına hareket ettirmek için eşzamanlı olarak hareket ettirir ve iki kolu eşzamanlı olarak döndürmek için iki kolu sürdürür ve iş parçasını daha sonra işyerinin ortasına taşıyın ve daha sonra işyerinin ortasına taşıyın ve daha sonra işyerinin ortasına taşıyın ve daha sonra işyerinin ortasına taşıyın ve daha sonra işyerinin ortasına taşıyın ve daha sonra işyerinin ortasına taşıyın ve daha sonra işyerinin ortasına taşıyın ve daha sonra işyerinin ortasına taşıyın.

Gerçek duruma göre, iki parça kısa ışını çevirmek için bir grup olarak ayrı ayrı kullanılabilir. Aynı zamanda, uzun kirişlerin devrilmesi için 4 parça da bir gruba birleştirilebilir. Yüksek esneklik ve verimlilik.

Kiriş paletlerinin çalışma akış şeması:

9- Çelik Sepet

Bu ekipman esas olarak iş parçasını taşıma silindir tablosundan veya diğer ekipmanlardan işlenecek ekipmana taşımak için üretim süreciyle koordine etmek için kullanılır. Çelik arabanın esas olarak iki aksiyon işlevi vardır: yürüme ve kaldırma. İş parçasının yer değiştirmesi manipülasyon ve kontrol yoluyla tamamlanabilir. Ekipman basit bir yapıya, uygun çalışmaya ve kararlı çalışmaya sahiptir. Makine, maksimum 30 ton yük ile ağır hizmet tasarımı benimser;

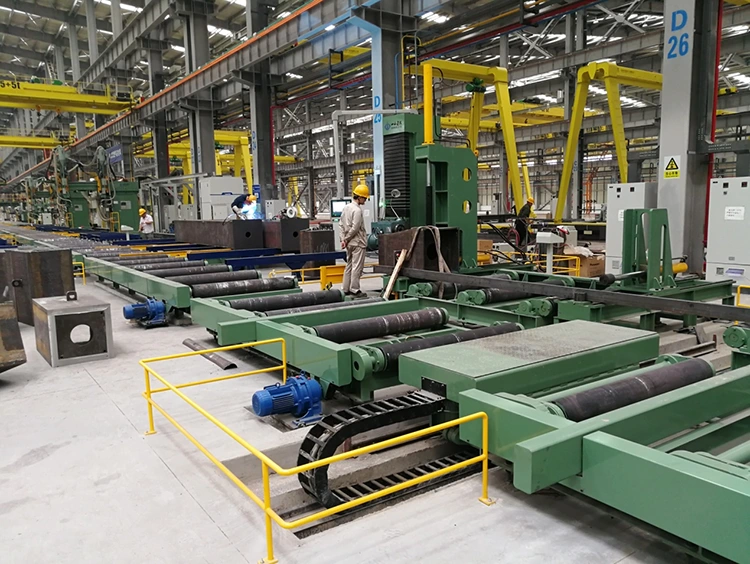

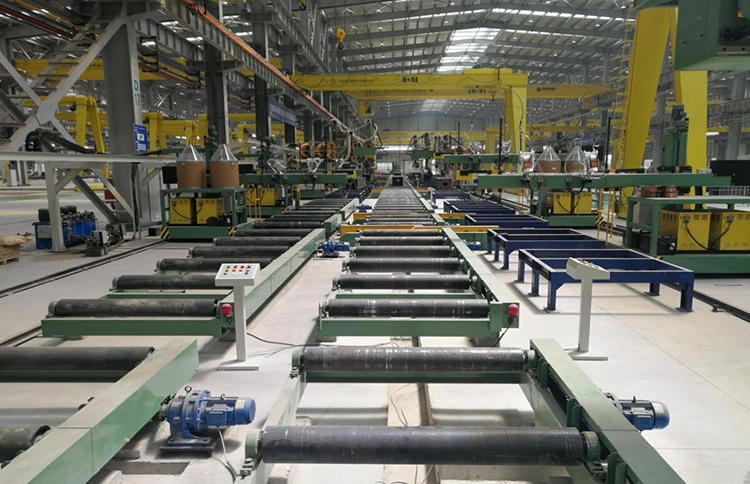

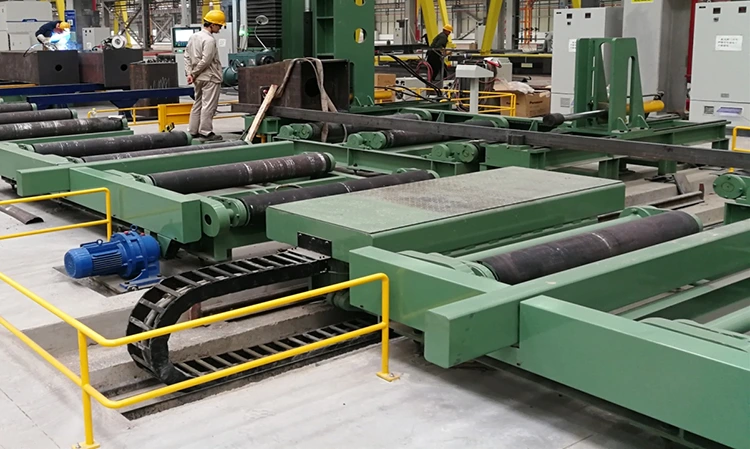

10- Roller Tabloları

Esas olarak iş parçalarını kutu sütununun montajından kaynak, uç bakan tamamlanmasına aktarmak için kullanılır.

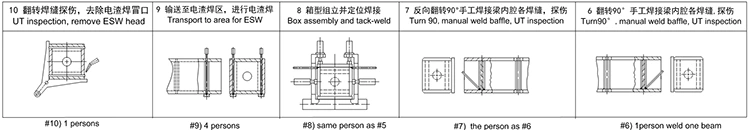

Çelik plakadan kaynaklı bir kutu sütunu nasıl üretilir?

Aşağıda, plakalardan H ışınına ve son muayeneye kadar üretim için üretim akış şeması bulunmaktadır.

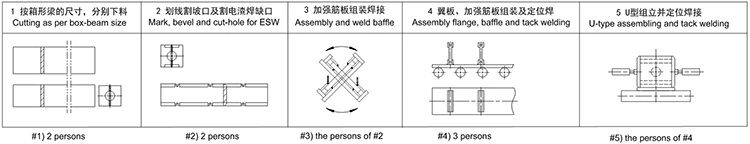

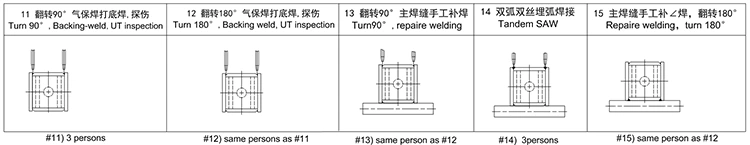

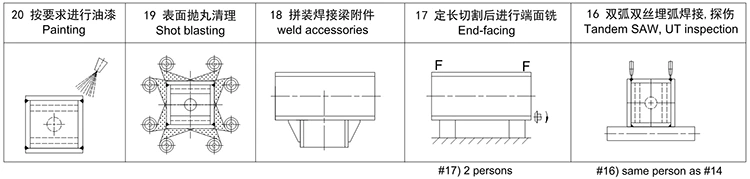

Üretim Akışı Grafiği
